Замена втулок рычагов передней подвески ваз 2115

Замена сайлентблоков на поперечном рычаге подвески на ВАЗ 2113, 2114, 2115

Простая фото и видеоинструкция по самостоятельной замене сайлентблоков на рычаге передней подвески на автомобилях ВАЗ 2113, 2114, 2115.

Сайлентблоки нужно менять если они теряют эластичность, если резинку выдавило из посадочного места или если они проворачиваются в рычаге.

Для выполнения работ по замене нужен съемник чашечный универсальный.

Процедура снятия:

  1. Снимаем рычаг с машины

Приступаем к снятию наружной части сайлентблока:

  1. Зажимаем рычаг в тисках
  2. При помощи тонкого зубила отгибаем края наружного металлического кольца.
  3. При помощи зубила побольше выпрессовываем наружную часть.
  4. Так же выпрессовываем вторую часть шарнира.

Снимаем сайлентблок с внутреннего конца рычага:

  1. При помощи универсального съемника выпрессовываем резинометаллический шарнир крепления рычага к кузову.

Процедура установки сайлентблока

Для установки сайлентблока наружного конца рычага:

    При помощи упорной пластины и тисков запрессовываем части нового сайлентблока.

Окончательно садим на место части сайлентблока при помощи молотка и оправки нужного диаметра.

Для установки сайлентблока внутреннего конца рычага:

Насаживаем шарнир на болт приспособления и наносим на его наружную часть мыльный раствор.

  • Закручивая гайку на болт, прижимаем шарнир к рычагу.
  • При помощи отвертки заправляем край шарнира в отверстие рычага.
  • Запрессовываем шарнир в отверстие рычага до конца.
  • Ставим рычаг на место.
  • Видео по замене сайлентблоков:

    Замена рычага передней подвески

    Вам потребуются: ключи «на 17», «на 19», «на 24».

    1. Поднимите и установите переднюю часть автомобиля на опоры. Снимите колесо.

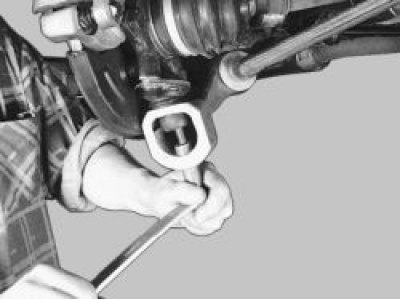

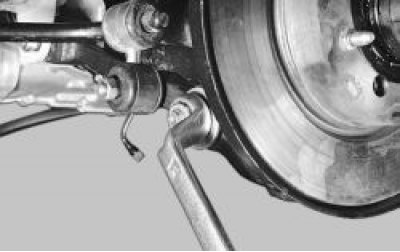

    2. Отверните гайку крепления шарового шарнира.

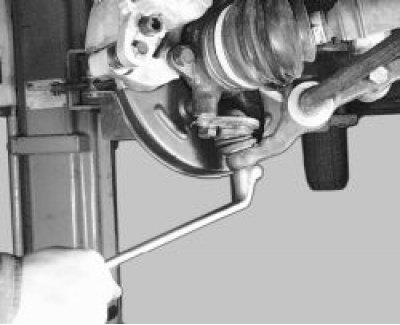

    3. С помощью съемника выпрессуйте палец шарового шарнира из рычага.

    4. Ослабьте гайку заднего крепления растяжки.

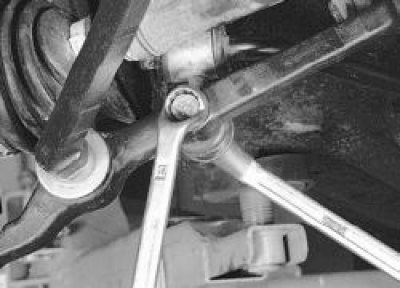

    5. Отверните гайку крепления и отсоедините стойку стабилизатора поперечной устойчивости от рычага.

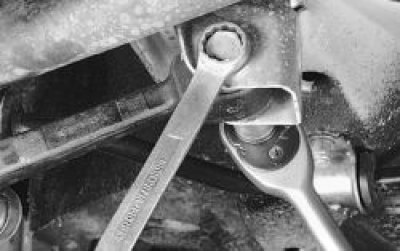

    6. Отверните гайку крепления рычага к кронштейну кузова и выньте болт.

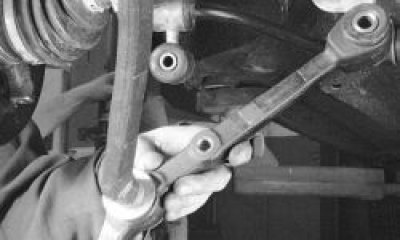

    7. Снимите рычаг с растяжки.

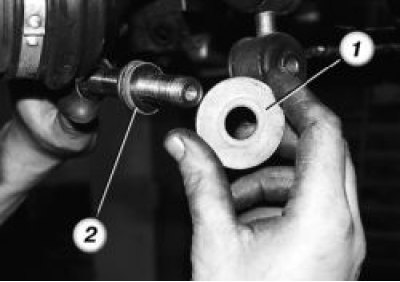

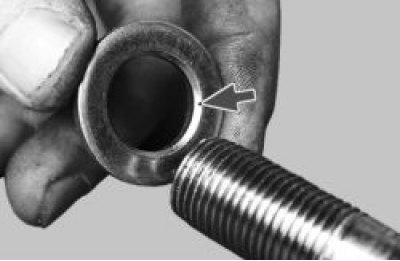

    8. Снимите с растяжки специальную шайбу 1 и пакет регулировочных шайб 2, подсчитав их количество (если они установлены). Промаркируйте шайбы, чтобы в дальнейшем установить их на ту же сторону рычага.

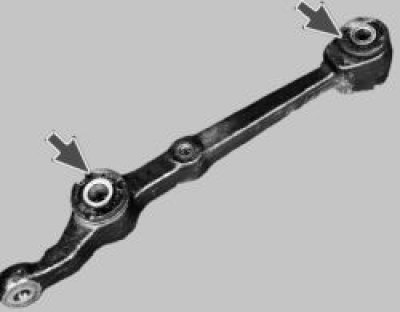

    9. Признаками износа резинометаллических шарниров рычага являются разрывы, одностороннее выпучивание резины и отслоение резины от металлической втулки. Для замены резинометаллических шарниров рычага требуются специальные инструменты и навык. Рекомендуется два варианта: либо заменить рычаг в сборе с шарнирами, либо, сняв рычаг с автомобиля, заменить шарниры в специализированной мастерской.

    10. Установите новый рычаг в порядке, обратном снятию. Регулировочные шайбы установите в том же количестве, фаски на их внутренних диаметрах должны быть направлены в сторону упорного бурта растяжки.

    Опустив автомобиль на землю, несколько раз сильно качните его. Затяните соответствующими моментами гайки крепления шарового шарнира к рычагу и крепления рычага к кронштейну кузова – 80–96 Н·м (8,0–9,6 кгс·м), гайку крепления растяжки к рычагу – 160–180 Н·м (16,0–18,0 кгс·м), гайку крепления стойки стабилизатора поперечной устойчивости к рычагу – 42–52 Н·м (4,2–5,2 кгс·м). После пробега 100 км еще раз затяните эти резьбовые соединения требуемыми моментами.

    Замена сайлентблоков передней подвески и задней балки ВАЗ-2115

    Для решения замены сайлентблоков у модели авто ВАЗ-2115 можно обратиться в специализированный технический центр либо произвести ремонтные работы у автомобиля ВАЗ-2115 своими руками. Каждый автомобилист сам для себя выбирает удобный вариант по замене сайлентблоков на переднюю подвеску и заднюю балку.

    Автовладельцы ВАЗ-2115 должны помнить о том, что замена сайлентблоков необходима для обеспечения безопасной и надежной работы подвески вашего «железного друга».

    Замена сайлентблоков задней подвески

    Если во время движения автомобиля слышится скрип, щелчки, вероятно, пришло время заменить старые сайлентблоки задней подвески на новые. В любом случае происходит замена, если произошло растрескивание резины либо изменение ее заводской формы.

    Читать еще:  Коробка уаз патриот dymos

    Перед установкой любой автозапчасти необходимо ее сначала смазать техническим маслом или жидким моющим средством.

    Сначала задняя часть у ВАЗ-2115 вывешивается, и железный трос стояночного тормоза отсоединяется от кронштейна и балки. Далее откручивается болт крепления задней балки от кронштейна двумя ключами на 19. Если открутить не представляется возможным, то можно срезать его болгаркой, зубилом или при помощи аналогичного болта. На место старого болта необходимо поставить новый.

    В зазоре между задней балкой и кузовным отсеком вставляется деревянный брусок или дощечка, который будет удерживать конструкцию в оттянутом положении. Теперь от центра машины съемником подшипников ступиц или кусочками металлических труб спрессовывается сайлентблок. Новую деталь сайлентблока с усилением вдавливается в чашу съемника и обрабатывается любым моющим раствором.

    Замена сайлентблоков передней подвески

    Если во время движения на своем автомобиле ВАЗ-2115 услышали стук с характерным металлическим оттенком, пришло время менять сайлентблоки рычагов передней подвески. Признаком такой поломки может оказаться неустойчивое поведение автомобиля на трассе (машину дергает вперед-назад при торможении) и происходит сильный гул.

    Советуем для изготовления вспомогательной конструкции прессования для сайлентблоков использовать втулку длиной 60 миллиметров, болт М12 длиною 170 миллиметров, высокую гайку и втулку длиною 60 миллиметров.

    При замене сайлентблоков лучше купить запчасти таких производителей, как «Балаково» или СЭВИ. Эти производители завоевали большую популярность у мастеров сервисных центров по ремонту автомобилей. Цена сайлентблоков для ВАЗ-2115 у обоих производителей равнозначная.

    Первым делом надо автомобиль разместить в помещении, где есть смотровая яма. Также сервисно-ремонтные работы можно выполнить, воспользовавшись подъемником, если его нет, то смотровой канавой. Далее предстоит отключить защитную функцию двигателя и раскрутить гайки крепежных болтов у передних рычагов. Следом, воспользовавшись ключом на 17, необходимо раскрутить гайку крепежного болта стойки переднего стабилизатора к рычагу и выбить болт. Затем нужно поднять машину домкратом, опустить болты и снять колеса у машины.

    Следующим шагом станет очищение резьбы от загрязнений, масла, ржавых пятен. Работы по очищению производят специальной металлической щеткой. Крепежный элемент нужно обработать с помощью технического состава WD40. После этого уже можно открутить гайки растяжек ключом на 24. Их нужно открутить полностью, обеими руками взяться за шаровую опору, отнять ее от поворотного кулака и снять рычаг, открутив предварительно два болта.

    Советуем снимать рычаг вместе с крабом и растяжкой. Ведь гайки растяжки порой просто невозможно открутить, особенно если автомобиль в использовании несколько лет.

    Чтобы открутить рычаг вместе с крабом и растяжкой, нужно распустить гайку растяжки со стороны краба. Когда комплект снят, можно приступать к раскручиванию самой гайки. Если поддаваться гайка снятию все же не будет, в таком случае стоит использовать способ подогрева. Гайку необходимо нагреть (например, паяльной лампой, зажигалкой) и открутить либо разрезать инструментальным зубилом, болгаркой.

    Как только рычаг снят, можно переходить к замене старых сайлентблоков растяжки на новые. Демонтаж старых сайлентблоков происходит с помощью инструментального зубила. Далее проушина зачищается шкуркой от ржавчины. Новые сайлентблоки нужно поочередно вставить в элемент рычага.

    Важно учесть тот факт, что сайлентблоки не садятся до конца. Поэтому рычаг нужно расположить на твердой поверхности и с помощью кувалды, молотка посадить в него сайлентблоки.

    Заключительным шагом станет замена сайлентблоков переднего рычага. Изношенная деталь убирается, а на его место впрессовывается новый сайлентблок. Для этого нужно болт стянуть. Если будут его прокруты, то подправить отверткой.

    Читать еще:  Как поменять переднее крыло на ваз 2107

    Важно знать! После установки рычага гайки на сайлентблоков затягиваются до упора только после твердого становления автомобиля на колеса.

    Замена рычага передней подвески

    Вам потребуются: ключи «на 17», «на 19», «на 24».

    1. Поднимите и установите переднюю часть автомобиля на опоры. Снимите колесо.

    Предупреждения! Затормозите автомобиль стояночным тормозом и установите под задние колеса противооткатные упоры («башмаки»). Ослабляйте и затягивайте болты крепления колеса только на автомобиле, стоящем на земле. Момент затяжки болтов 65–95 Н·м (6,5–9,5 кгс·м).

    2. Отверните гайку крепления шарового шарнира.

    3. С помощью съемника выпрессуйте палец шарового шарнира из рычага.

    4. Ослабьте гайку заднего крепления растяжки.

    5. Отверните гайку крепления и отсоедините стойку стабилизатора поперечной устойчивости от рычага.

    6. Отверните гайку крепления рычага к кронштейну кузова и выньте болт.

    7. Снимите рычаг с растяжки.

    8. Снимите с растяжки специальную шайбу 1 и пакет регулировочных шайб 2, подсчитав их количество (если они установлены). Промаркируйте шайбы, чтобы в дальнейшем установить их на ту же сторону рычага.

    9. Признаками износа резинометаллических шарниров рычага являются разрывы, одностороннее выпучивание резины и отслоение резины от металлической втулки. Для замены резинометаллических шарниров рычага требуются специальные инструменты и навык. Рекомендуется два варианта: либо заменить рычаг в сборе с шарнирами, либо, сняв рычаг с автомобиля, заменить шарниры в специализированной мастерской.

    10. Установите новый рычаг в порядке, обратном снятию. Регулировочные шайбы установите в том же количестве, фаски на их внутренних диаметрах должны быть направлены в сторону упорного бурта растяжки.

    Опустив автомобиль на землю, несколько раз сильно качните его. Затяните соответствующими моментами гайки крепления шарового шарнира к рычагу и крепления рычага к кронштейну кузова – 80–96 Н·м (8,0–9,6 кгс·м), гайку крепления растяжки к рычагу – 160–180 Н·м (16,0–18,0 кгс·м), гайку крепления стойки стабилизатора поперечной устойчивости к рычагу – 42–52 Н·м (4,2–5,2 кгс·м). После пробега 100 км еще раз затяните эти резьбовые соединения требуемыми моментами.

    Замена сайлентблоков на ВАЗ 2114 своими руками

    Сайлентблоки отвечают за обеспечение качественной, надежной и безопасной работы подвески автомобиля. Именно они влияют на поведение машины при движении, эффективность управляемости.

    Сегодня замена сайлентблоков у ВАЗ 2114 вполне может быть выполнена своими руками. Для этого вам предстоит вооружиться руководством по эксплуатации и ремонту автомобиля, нашими советами, а также набором необходимых инструментов.

    Инструменты и материалы

    Из инструментов вам потребуется:

    • Накидные ключи (возьмите сразу полный набор);
    • Торцевые ключи;
    • Тиски;
    • Зубило;
    • Молоток;
    • Съемник;
    • Сайлентблоки.

    Есть несколько важных нюансов:

    1. Брать сайлентблоки из ремкомплектов, предназначенных для моделей 2108-2112 , настоятельно не рекомендуется. Вы просто зря потратите деньги, поскольку они не подходят для четырнадцатой модели ВАЗ.
    1. Съемник проще всего приобрести в магазинах авто запчастей. Но можете попросить его у знакомых.
    1. Устройство для впрессования нового сайлентблока можно изготовить самостоятельно. Для этого потребуется болт М12 на 170 миллиметров, втулка, шайба и высокая гайка. Но если есть возможность воспользоваться полноценным, настоящим инструментом, поступите именно так.

    Передний рычаг

    Выполнить замену сайлентблоков на переднем рычаге подвески автомобиля ВАЗ 2114 по силам и собственными руками. Для этого старайтесь строго придерживаться предложенной нами инструкции.

    1. Разместите автомобиль на смотровой яме.
    2. Снимите защиту двигателя, если таковая имеется.
    3. Открутите гайки болтов с передних рычагов.
    4. Ключом на 17 следует демонтировать крепеж стойки переднего стабилизатора, который фиксирует его с рычагом.
    5. Выбейте болт.
    6. Ослабьте болты крепления колес, поднимите автомобиль с помощью домкрата и снимите колеса.
    7. Ключом на 24 демонтируется гайка растяжек. Чтобы не пришлось прикладывать огромное усилие, предварительно очистите крепежный элемент с помощью металлической щетки и обработайте составом WD40. Это должно помощью открутить полностью эту гайку.
    8. Затем открутите два болта шаровой опоры от поворотного кулака, чтобы снять рычаг.
    9. С указанной гайкой часто возникают проблемы. Редко удается ее с легкостью снять. Хороший выход из ситуации — снятие рычага с крабом и растяжкой. Для этого немного ослабьте гайку растяжки возле краба, демонтируйте три болта крепления краба и кузова. Теперь снимайте весь узел и в более удобном положении приступайте к откручиванию проблемной гайки. Самый крайний метод — нагрев или применение зубила.
    10. Вам удалось снять рычаг. Первым делом замените сайлентблок растяжки. Демонтаж старого элемента выполняется с помощью самого обычного зубила. Проушины обязательно зачистите, возьмите новый подходящий сайлентблок.
    11. Дело за тисками. Сайлентблоки запрессовываются поочередно в ваш рычаг. Усадить элемент полностью обычно не получается, потому рычаг следует поместить на ровный пол или прочный стол. Насаживать сайлентблок предстоит при помощи молотка. Нескольких точных и достаточно сильных ударов должно хватить.
    12. Использовать метод без применения тисков очень рискованно. К таким мерам прибегают или уверенные в себе специалисты, или те, кто не против поэкспериментировать со своим автомобилем.
    13. Теперь меняем на переднем рычаге. Первоочередная задача — избавиться от старого сайлентблока. Если он был полностью разбит, вам достаточно будет просто извлечь втулку и достать оставшиеся резиновые элементы сайлентблока из проушин.
    14. Если этот метод не актуален, сайлент придется выпрессовать. Съемник у вас уже есть.
    15. Новый элемент предварительно обрабатывается водой, разбавленной с любым мыльным средством, гелем для посуды или простым жидким мылом.
    16. Используйте инструмент для запрессовки, чтобы поставить новую деталь на свое законное место.
    17. Стяжку болтов крепления следует выполнять постепенно. Сайлентблок может подкручиваться при этом, потому старайтесь придерживать его отверткой.
    18. Увы, процесс замены сайлентблоков на переднем рычаге заметно сложнее, нежели в случае с растяжкой.
    Читать еще:  Как открыть крышку расширительного бачка

    Задняя подвеска

    Заменить сайлентблоки на задней подвеске автомобиля ВАЗ 2114 также иногда приходится. Они не так сильно подвержены износу, как в случае с передними рычагами, но факт остается фактом.

    Последовательность ваших работ в данной ситуации будет следующей:

    1. Если нет подъемника, немного ослабьте крепления болтов на колесах, установите домкрат, поднимите автомобиль и полностью демонтируйте колесо.
    2. Под балку желательно поставить какие-то опоры. Подойдут как простые кирпичи, так и второй домкрат. Все зависит от того, что есть в вашем распоряжении.
    3. Теперь следует демонтировать болты, которые крепятся к амортизатору и кузову автомобиля.
    4. Действуйте аккуратно, избегая повреждений резьбы.
    5. Болты выбиваются, балка смещается вниз или немного назад. Это позволит добраться до искомых сайлентблоков.
    6. Они демонтируются съемником.
    7. Новые элементы подвески устанавливаются аналогичным способом с сайлентблоками передних рычагов. Чтобы они лучше садились в свои гнезда, воспользуйтесь мыльным раствором.
    8. Соберите всю разобранную конструкцию в обратной последовательно.
    9. В процессе разборки и сборки обратите внимание на остальные узлы, к которым вы получаете полный или частичный доступ.
    10. Как показывает практика, выполнение определенного ремонта позволяет изучить состояние сопутствующих узлов, агрегатов и деталей автомобиля, вовремя определить появившиеся проблемы и устранить эти поломки или то, что может повлечь к этому.

    Стоит ли пробовать вам при полном отсутствии опыта? Вероятнее всего нет. Но ведь откуда-то этот опыт должен появляться, верно?!
