Квадроцикл на базе восхода

Самодельный квадроцикл на базе «Оки» и вазовских агрегатов

Представляем квадроцикл нашего постоянного автора С. Плетнёва из города Очёр Пермского края. Очередная построенная им машина свидетельствует о возросших конструкторском уровне и профессиональных навыках её создателя. Впрочем, судите сами.

Год труда по 3 — 4 часа после работы и в выходные — и новая машина была готова к испытаниям, остались лишь небольшие (и я бы сказал приятные) доработки: подключение светового оборудования, установка замка зажигания, зеркал заднего вида и прочие мелочи.

Квадроцикл из оки своими руками

Силовым агрегатом для моего самодельного квадроцикла стал мотор от автомобиля «Ока» — 32-сильный, двухцилиндровый, четырёхтактный, жидкостного охлаждения. И если для автомобиля его мощности часто оказывалось маловато, то для квадроцикла должно было хватить с лихвой.

Рама машины — пространственная, сварная. Основные её элементы (две пары лонжеронов: верхняя и нижняя) выполнены из круглых труб типа ВГП-25 (водогазопроводных диаметром 25 мм с толщиной стенки 3,2 мм), вспомогательные (подкосы, поперечины и пр.) — из ВГТ-20. Лонжероны — гнутые: нижние в горизонтальной плоскости, верхние — в вертикальной. Изгибал трубы на трубогибе, «на холодную». Проушины (пары ушек) для крепления рычагов и амортизаторов подвески приваривал к раме сразу, а различные кронштейны — по мере монтажа узлов и агрегатов (по «месту»).

Трансмиссия вездехода — своеобразная. Хотя машина полноприводная, но раздаточной коробки в ней нет. Как известно, в «Оке» двигатель расположен поперёк, а на квадроцикле он установлен вдоль. Это позволило направить выходные валы из коробки перемены передач (КПП) не на правое и левое колесо (как в автомобиле), а на передний и задний мосты. Вот только сам силовой агрегат, сблокированный с «корзиной» сцепления и КПП, пришлось сдвинуть относительно продольной плоскости симметрии немного влево, чтобы уменьшить горизонтальный угол продольных шарнирных валов трансмиссии. Ну а их вертикальные углы оказались при этом незначительными.

Скомпонована трансмиссия из агрегатов различных отечественных автомобилей, в основном «вазовских» моделей. Но и готовые промышленные агрегаты тоже пришлось дорабатывать. Например, из КПП (от «Оки») для обеспечения оптимальной (уменьшенной) скорости и повышения крутящего момента удалил главную зубчатую пару и заменил её на цепную передачу. Шток переключения передач тоже сделал другой — удлинённый, с выпусками на обе стороны КПП. Шток может фиксироваться в трёх положениях: для включения 1-й и 2-й передач, 3-й и 4-й и задней. Рычаг выбора этих положений находится с правой стороны, а рычаг переключения скоростей — с левой.

Межколёсные редукторы — от задних мостов вазовской «классики», только их полуоси вместе с «чулками» удалены и заменены на валы со ШРУСами от переднеприводных моделей. ШРУСы в качестве шарниров использованы и в остальных промежуточных валах трасмиссии.

Пониженных передач и блокировки дифференциалов нет.

Рулевое управление — мотоциклетного типа (рычаг и вал) вверху и автомобильного типа (с рулевыми тягами) — внизу, только упрощённое, без рулевого механизма, с одной сошкой. Руль сначала использовал от мотоцикла «Минск», с диаметром трубы 22 мм, но он оказался немного тонковат. Позднее нашёл и поставил от мотоцикла «Урал». Рулевой вал — из трубы диаметром 20 мм и толщиной стенки 2,8 мм. На нижнем конце он имеет ограничитель хода. Внизу вал опирается на упорный подшипник, а в срединной части поворачивается в разъёмном капроновом кронштейне-втулке.

Сошка изготовлена из стального листа толщиной 8 мм по форме, напоминающей букву «Т». У края «стойки» выполнено отверстие диаметром 20 мм — в него вставлен и приварен рулевой вал, а в ушках — конические отверстия под шаровые наконечники рулевых тяг. Эти отверстия усилены подходящими приваренными шайбами. Ушки сошки немного загнуты вниз, чтобы они были почти параллельны тягам.

Колёса квадроцикла — 15-дюймовые, от автомобиля «Шевроле-Нива». Шины с соответствующим посадочным диаметром размерами 205/70 (ширина/ высота в процентах от ширины) с внедорожным рисунком протектора. Диаметр обкатки колеса — около 660 мм.

Подвески колёс — независимые, на двух треугольных поперечных рычагах каждое (верхнем и нижнем) с амортизаторами от автомобиля «Ока» (передними). Рычаги сварены из круглых труб типа ВГП-20. Упругие элементы (пружины) и амортизаторы — от автомобиля «Ока» (задние). В колёсные концы передних рычагов вварены ступицы колёс и поворотные кулаки — от автомобиля ВАЗ-2109. И те и другие пришлось доработать. В ступицах установил шпильки под колёса от «Нивы», а в передних кулаках — самодельные поворотные рычаги.

Глушитель — самодельный, двухсекционный. Для защиты от температурного коробления обвеса прикрыл его дистанционной крышкой, а входной патрубок изолировал асбестом.

Обвес для квадроцикла своими руками

Обвес квадроцикла своими руками — стеклопластиковый. Вклеивал его впервые, а потому сначала изучил рекомендации по выполнению соответствующих работ. Но как оказалось — процесс этот кропотливый, хотя результат того стоит.

Сначала изготовил из стальной квадратной трубы сечением 10x10x1 мм требуемые контуры обвеса. Благо эта труба легко гнётся даже руками через колено. Контур приварил к раме с помощью перемычек из этой же трубы, в местах, где потом (после выклейки обвеса), можно было бы без труда «прихватки» спилить. Затем изогнул из оргалита (древесно-волокнистой плиты) «крылья» и зафиксировал их саморезами к контуру и перемычкам. Там, где изгиб получался крутой, крепил отдельные полоски из того же оргалита. Передок выводил пенополистиролом, приобретённым в хозяйственном магазине. Можно было использовать пенопласт или ту же монтажную пену, но пенополистирол оказался более подходящим материалом — хорошо режется острым тонким ножом. Отдельные элементы из него клеил в общую конструкцию на монтажной пене.

Квадроцикл своими руками чертежи

Рама квадроцикла своими руками чертежи

Фальшбак — сложной формы. Выгнуть его из оргалита не представлялось возможным. Поэтому, замотав двигатель полиэтиленовой пленкой, стал заполнять слоями монтажной пены предназначенное для него место. После каждого слоя — обязательная сушка, иначе толстый объём пены может не просохнуть внутри. Заполнял до тех пор, пока слои не вышли за пределы контура. Наконец после полного высыхания пены стал ножом выводить нужную форму Грани заглаживал крупнозернистой наждачной бумагой.

Под приборный щиток пошла в ход часть приборной панели «Оки». Закреплял её на болванке тоже с помощью монтажной пены. Поскольку пена крупнопористая, поры заполнял гипсом и затем обрабатывал. Когда форма болванки начала отвечать задуманному дизайну и её поверхность стала более-менее гладкой, покрыл заготовку краской ПФ-115. Поскольку я не собирался изготавливать по болвану матрицу для выклейки обвеса, а сразу выклеивал по нему обвес с последующей доводкой поверхности до идеального состояния, то шпаклевание гипсом и покраской болвана можно было бы пренебречь.

Итак, болван готов и чтобы выклеить качественное изделие, потребовалось: 10 кг эпоксидной смолы, 1 кг пластификатора к ней и 1 кг отвердителя, 15 погонных метров не толстой стеклоткани, 5 м стекломата, кисти, перчатки. Очень желательно работать в средствах, защищающих дыхание. И чем они дороже, тем надёжнее. А вот опыт, как известно, не купишь, поэтому набирался его в процессе работы.

В качестве разделительного слоя между болваном и изделием использовал прозрачный скотч. Тщательно, без пропусков, обклеил его полосами весь болван. Ушло всего 1,5 рулона широкого скотча.

Разводил смолу по 200 — 300 граммов с отвердителем и пластификатором. Применял мерные стаканчики и шприцы, что не очень-то удобно. Перед этим нарезал полоски стеклоткани такими размерами, чтобы на ровных поверхностях ложились большие полотна, а на неровностях отрезки ткани смогли их повторить, не сделав складок. К слову, стеклоткань в меру тянется по диагонали переплетений, «обтекая» нужную форму.

Сначала намазывал густо эпоксидной смолой один участок болвана, накладывал на него стеклоткань и сверху пропитывал снова смолой. Соседний кусок ткани клеил по той же технологии с перехлёстом 3 — 5 см. Работать пришлось споро — смола схватывается довольно быстро, и чем выше её температура, тем быстрее. Да, ещё смолу чуть-чуть подогревал возле мощной лампы освещения для лучшей текучести.

После обклейки болвана стеклотканью в один слой, начал обклеивать его стекломатом. Стекломат достался мне достаточно толстый, и им оказалось хорошо набирать толщину изделия. Но он не облегает неровности, поэтому использовал его только на ровных (или с некрутым прогибом) поверхностях и без перехлёста. Пропитка смолой осуществлялась так же, как и при работе со стеклотканью. Только следует учесть, что смолы для пропитки стекломата уходит очень много, поэтому разводить её нужно побольше. Неровные поверхности после наклейки стекломата проклейвал в несколько слоёв тканью. Каждый последующий слой накладывал после того, как немного схватится предыдущий, чтобы не утекала смола. А поскольку процесс выклейки обвеса занял не один день, приходилось после суток перерыва «шершавить» поверхность крупной наждачной бумагой и обезжиривать — ведь смола за это время отверждается полностью. Заключительные слои поверх мата опять покрывал стеклотканью, и даже не одним слоем.

Читать еще:  Как снять бронированную пленку с фар

Так как поверхность мне нужна была, как говорится, чем ровнее, тем лучше, а опыта было маловато, то провалы и ямки всё же оставались — заливал их где одной смолой, а где и с наложением кусочков стеклоткани. Смолы немного не хватило. Докупал уже в хозмаге, в коробочках. Работать с ней понравилось мне больше, поскольку уже расфасована, и оставалось лишь смешать компоненты. И сохла она побыстрее, чем приобретённая на фирме.

После полного высыхания выклеенного обвеса сделал в нём пропилы, разделив изделие на три части: задние крылья и задок, фальшбак с подсиденьем, передние крылья и передок. Осторожно, слегка поддев и оттягивая руками с подковыриванием, отделил изделие по частям без особых усилий от болвана.

Теперь, сняв части, начал обрабатывать их по отдельности, доводя до нужного результата. В общем, обыкновенные подготовительные и покрасочные работы по «всей» технологии: сначала грубая шлифовка со снятием больших выпуклостей смолы и стеклоткани; затем кропотливое заделывание шпаклевкой со стекловолокном углублений; далее шлифовка наружной поверхности и грунтовка с пластификатором. В заключении — покраска «металликом» и покрытие лаком с пластификатором.

Болван тоже аккуратно срезал и положил в дальний угол — на всякий случай. Обвес прикрепил к специально сделанным и приваренным «по месту» креплениям на раме.

В завершение сварил из тонкостенных стальных труб наружным диаметром 20 мм передний и задний багажники, а в дополнение к ним — и «кенгурятники», заменяющие бамперы.

Квадроцикл своими руками видео


МОЙ МОТОЦИКЛ

«ЗДК-175 4ШП» — что это

«ЗДК-175 4ШП» — так в 1992 г. назвали в Коврове новое транспортное средство, подготовленное к выпуску на заводе, который до сих пор известен как производитель мотоциклов «Восход». За рубежом такие «четырехколески» достаточно распространены и популярны, особенно среди фермеров.

Как записано в инструкции по эксплуатации, «мотоцикл «ЗДК-175 4Ш П» был предназначен для эксплуатации в условиях бездорожья, песчаной, снежной, заболоченной, каменистой местности, на дорогах с различным покрытием, в одиночку и с пассажиром, а также для перевозки грузов (буксировки прицепа) и выполнения сельскохозяйственных работ с орудиями».
Двигатель — от «Восхода-ЗМ01», немного дефорсированный для получения более благоприятной характеристики крутящего момента («тяговитый»); в основной коробке передач пара шестерен третьей передачи имеет другое количество зубьев из тех же соображений. Охлаждение — принудительной подачей воздуха (вентилятором).


Передача крутящего момента на задний мост — цепью. Натяжение цепи регулируется при помощи роликов.
Задний мост неразрезной, жестко закреплен на трубчатой раме. Помимо дифференциала с возможностью его механической блокировки, в заднем мосту имеется механизм, позволяющий включать повышающую или понижающую передачу, а также задний ход. Из коробки передач заднего моста выходит вал отбора мощности для привода различных вспомогательных механизмов. Крутящий момент от полуосей передается на колеса через колесные редукторы.Подвеска передних колес — независимая, однорычажная с серийными пружинно-гидравлическими амортизаторами.

Как и на автомобилях, схождение колес регулируется изменением длины рулевых тяг. На мотоцикле установлена довольно сложная тормозная система. Привод — механический, состоит из нескольких элементов. Центральный распределительобеспечивает постоянство соотношения приводных сил на передний и задний контуры. В конструкцию тормоза введены элементы страховки на случай выхода из строя одного из контуров; уж один-то всегда будет работать. Предусмотрен и стояночный тормоз. Машина может эксплуатироваться на дорогах общего пользования, поэтому она оборудована полным комплектом приборов освещения и сигнализации. В целом же системы электрооборудования, и зажигания в частности, почти не отличаются от «восходовских».

Техническая характеристика «ЗДК-175 41ПП»
Общие данные: масса (сухая) — 222 кг; максимальная нагрузка на мотоцикл (водитель, пассажир) — 200 кг; максимальная масса буксируемого прицепа — 375 кг; максимальная скорость — 40
кмч; максимальная скорость с прицепом — 20 кмч; контрольный расход топлива на 100 км пути при скорости 30 кмч — 4,5 л; тормознои путь со скорости 30 кмч —8,2 м;радиус поворота минимальный — 2,5 м.

Размеры, мм: длина —2150; ширина — 1050; высота —- 1200; база — 1200; дорожный просвет — 180; колея — 800.

Двигатель: тип — одноцилиндровый, двухтактный, карбюраторный с кривошип-но-камерной возвратно-петлевой продувкой; рабочий объем цилиндра — 173,7 см3; диаметр цилиндра — 62 мм; ход поршня — 57,6 мм; максимальная эффективная мощность при 5000 обмин — 8Д (11) кВт (л.с); максимальный крутящий момент при 3200 обмин — 18,7 (1,9) Нм (кгм); охлаждение двигателя — воздушное, принудительное.

Силовая передача: моторная передача — цепная (44
звена); сцепление — многодисковое, в масляной ванне; коробка передач — трехвальная, четырехступенчатая, в одном блоке с двигателем; управление сцеплением — ручное; управление коробкой передач — ножное; передача от коробки передач на задний мост — цепная (100 звеньев); задний мост включает в себя демультипликатор, блокируемый дифференциал
, колесные редукторы, реверс и вал отбора мощности
со звездочкой; управление задним мостом — ручное.
Ходовая часть: рама— трубчатая, сварная; подвеска передних колес — поперечная однорычажная; тормоза — барабанного типа; управление тормозами — ножное с механическим приводом на 4 колеса, ручное с механическим приводом на передние колеса.

Малоизвестный квадроцикл из Коврова. ЗДК — 175 4ШП

В конце 1980-х в СССР сразу два завода разрабатывали квадроцикл. Об одном я уже писал ранее, ссылка будет в конце статьи, а второй – на заводе имени Дегтярёва, в городе Ковров Владимирской области, выпускавшем мотоциклы «Восход».

ЗДК — 175 4ШП. Производство началось уже после распада СССР, в 1992 году. Квадроцикл позиционировался как многофункциональное транспортное средство, способное преодолевать различные виды бездорожья, применяться как тягач для лёгкого прицепа весом до 375 кг., и даже работать в качестве мини-трактора. Универсальный, в общем, был, и швец, и жнец и на рыбалку съездить, и в лесную чащу за грибами.

Максимально, насколько это было возможно, инженеры унифицировали квадроцикл с уже имеющимися у завода разработками. Мотор – одноцилиндровый карбюраторный, был от мотоцикла Восход 3М-01, только с некоторыми изменениями. Был увеличен крутящий момент, охлаждение сделано принудительным, воздушным.

Изменения коснулись и коробки передач, в которой изменились передаточные числа шестерен. Передачу решили оставить цепной, хотя наверное, уместнее была бы карданная.

Самым интересным узлом трансмиссии был задний мост. Именно в нем была реализована блокировка дифференциала, редуктор с понижающей передачей (демультипликатор), реверс и колёсные редукторы.

Так же был вал отбора мощности, позволявший использовать ЗДК — 175 с механизированным сельскохозяйственным инвентарём, а так же в качестве стационарной силовой установки.

В рулевом управлении никаких особых сложностей не было, а вот тормозную систему сильной стороной этой машины назвать нельзя. Она была двухконтурной, с механическим приводом. Распределитель уравнивал усилие переднего и заднего контуров, в случае выхода из строя одного, второй контур продолжал работать, аналогично двухконтурной тормозной системе с гидроприводом.

Сложность и повышенные требования к обслуживанию механических приводов в плюс квадроциклу не шли. У харьковского ЗИМа тормозная система была гидравлической.

Электрооборудование было сделано по мотоциклетной схеме, мало чем отличалось от мотоциклов «Восход». Максимальная скорость ЗДК — 175 4ШП была 40 км/час, скорость с прицепом не превышала 20 км/час, средний расход топливной смеси (бензина и двухтактного моторного масла) – 4.5 литра на сотню. Ненамного больше, чем у двухколёсного собрата Восход 3М-01.

Возможно, вам так же будет интересно почитать о квадроцикле ЗИМ-350 из Харькова

Спасибо за лайк, не забудьте подписаться на этот канал. Я на Drive2.ru и в Телеграм Фото и иллюстрации взяты из открытых источников и принадлежат их авторам. Убедительная просьба в комментариях воздержаться от нецензурщины и оскорблений оппонентов. Такие комменты будут удаляться и в повторных случаях — бан!

Самодельный квадроцикл на базе «Оки» и вазовских агрегатов

Представляем квадроцикл нашего постоянного автора С. Плетнёва из города Очёр Пермского края. Очередная построенная им машина свидетельствует о возросших конструкторском уровне и профессиональных навыках её создателя. Впрочем, судите сами.

Год труда по 3 — 4 часа после работы и в выходные — и новая машина была готова к испытаниям, остались лишь небольшие (и я бы сказал приятные) доработки: подключение светового оборудования, установка замка зажигания, зеркал заднего вида и прочие мелочи.

Читать еще:  Как проверить бу шины перед покупкой

Квадроцикл из оки своими руками

Силовым агрегатом для моего самодельного квадроцикла стал мотор от автомобиля «Ока» — 32-сильный, двухцилиндровый, четырёхтактный, жидкостного охлаждения. И если для автомобиля его мощности часто оказывалось маловато, то для квадроцикла должно было хватить с лихвой.

Рама машины — пространственная, сварная. Основные её элементы (две пары лонжеронов: верхняя и нижняя) выполнены из круглых труб типа ВГП-25 (водогазопроводных диаметром 25 мм с толщиной стенки 3,2 мм), вспомогательные (подкосы, поперечины и пр.) — из ВГТ-20. Лонжероны — гнутые: нижние в горизонтальной плоскости, верхние — в вертикальной. Изгибал трубы на трубогибе, «на холодную». Проушины (пары ушек) для крепления рычагов и амортизаторов подвески приваривал к раме сразу, а различные кронштейны — по мере монтажа узлов и агрегатов (по «месту»).

Трансмиссия вездехода — своеобразная. Хотя машина полноприводная, но раздаточной коробки в ней нет. Как известно, в «Оке» двигатель расположен поперёк, а на квадроцикле он установлен вдоль. Это позволило направить выходные валы из коробки перемены передач (КПП) не на правое и левое колесо (как в автомобиле), а на передний и задний мосты. Вот только сам силовой агрегат, сблокированный с «корзиной» сцепления и КПП, пришлось сдвинуть относительно продольной плоскости симметрии немного влево, чтобы уменьшить горизонтальный угол продольных шарнирных валов трансмиссии. Ну а их вертикальные углы оказались при этом незначительными.

Скомпонована трансмиссия из агрегатов различных отечественных автомобилей, в основном «вазовских» моделей. Но и готовые промышленные агрегаты тоже пришлось дорабатывать. Например, из КПП (от «Оки») для обеспечения оптимальной (уменьшенной) скорости и повышения крутящего момента удалил главную зубчатую пару и заменил её на цепную передачу. Шток переключения передач тоже сделал другой — удлинённый, с выпусками на обе стороны КПП. Шток может фиксироваться в трёх положениях: для включения 1-й и 2-й передач, 3-й и 4-й и задней. Рычаг выбора этих положений находится с правой стороны, а рычаг переключения скоростей — с левой.

Межколёсные редукторы — от задних мостов вазовской «классики», только их полуоси вместе с «чулками» удалены и заменены на валы со ШРУСами от переднеприводных моделей. ШРУСы в качестве шарниров использованы и в остальных промежуточных валах трасмиссии.

Пониженных передач и блокировки дифференциалов нет.

Рулевое управление — мотоциклетного типа (рычаг и вал) вверху и автомобильного типа (с рулевыми тягами) — внизу, только упрощённое, без рулевого механизма, с одной сошкой. Руль сначала использовал от мотоцикла «Минск», с диаметром трубы 22 мм, но он оказался немного тонковат. Позднее нашёл и поставил от мотоцикла «Урал». Рулевой вал — из трубы диаметром 20 мм и толщиной стенки 2,8 мм. На нижнем конце он имеет ограничитель хода. Внизу вал опирается на упорный подшипник, а в срединной части поворачивается в разъёмном капроновом кронштейне-втулке.

Сошка изготовлена из стального листа толщиной 8 мм по форме, напоминающей букву «Т». У края «стойки» выполнено отверстие диаметром 20 мм — в него вставлен и приварен рулевой вал, а в ушках — конические отверстия под шаровые наконечники рулевых тяг. Эти отверстия усилены подходящими приваренными шайбами. Ушки сошки немного загнуты вниз, чтобы они были почти параллельны тягам.

Колёса квадроцикла — 15-дюймовые, от автомобиля «Шевроле-Нива». Шины с соответствующим посадочным диаметром размерами 205/70 (ширина/ высота в процентах от ширины) с внедорожным рисунком протектора. Диаметр обкатки колеса — около 660 мм.

Подвески колёс — независимые, на двух треугольных поперечных рычагах каждое (верхнем и нижнем) с амортизаторами от автомобиля «Ока» (передними). Рычаги сварены из круглых труб типа ВГП-20. Упругие элементы (пружины) и амортизаторы — от автомобиля «Ока» (задние). В колёсные концы передних рычагов вварены ступицы колёс и поворотные кулаки — от автомобиля ВАЗ-2109. И те и другие пришлось доработать. В ступицах установил шпильки под колёса от «Нивы», а в передних кулаках — самодельные поворотные рычаги.

Глушитель — самодельный, двухсекционный. Для защиты от температурного коробления обвеса прикрыл его дистанционной крышкой, а входной патрубок изолировал асбестом.

Обвес для квадроцикла своими руками

Обвес квадроцикла своими руками — стеклопластиковый. Вклеивал его впервые, а потому сначала изучил рекомендации по выполнению соответствующих работ. Но как оказалось — процесс этот кропотливый, хотя результат того стоит.

Сначала изготовил из стальной квадратной трубы сечением 10x10x1 мм требуемые контуры обвеса. Благо эта труба легко гнётся даже руками через колено. Контур приварил к раме с помощью перемычек из этой же трубы, в местах, где потом (после выклейки обвеса), можно было бы без труда «прихватки» спилить. Затем изогнул из оргалита (древесно-волокнистой плиты) «крылья» и зафиксировал их саморезами к контуру и перемычкам. Там, где изгиб получался крутой, крепил отдельные полоски из того же оргалита. Передок выводил пенополистиролом, приобретённым в хозяйственном магазине. Можно было использовать пенопласт или ту же монтажную пену, но пенополистирол оказался более подходящим материалом — хорошо режется острым тонким ножом. Отдельные элементы из него клеил в общую конструкцию на монтажной пене.

Квадроцикл своими руками чертежи

Рама квадроцикла своими руками чертежи

Фальшбак — сложной формы. Выгнуть его из оргалита не представлялось возможным. Поэтому, замотав двигатель полиэтиленовой пленкой, стал заполнять слоями монтажной пены предназначенное для него место. После каждого слоя — обязательная сушка, иначе толстый объём пены может не просохнуть внутри. Заполнял до тех пор, пока слои не вышли за пределы контура. Наконец после полного высыхания пены стал ножом выводить нужную форму Грани заглаживал крупнозернистой наждачной бумагой.

Под приборный щиток пошла в ход часть приборной панели «Оки». Закреплял её на болванке тоже с помощью монтажной пены. Поскольку пена крупнопористая, поры заполнял гипсом и затем обрабатывал. Когда форма болванки начала отвечать задуманному дизайну и её поверхность стала более-менее гладкой, покрыл заготовку краской ПФ-115. Поскольку я не собирался изготавливать по болвану матрицу для выклейки обвеса, а сразу выклеивал по нему обвес с последующей доводкой поверхности до идеального состояния, то шпаклевание гипсом и покраской болвана можно было бы пренебречь.

Итак, болван готов и чтобы выклеить качественное изделие, потребовалось: 10 кг эпоксидной смолы, 1 кг пластификатора к ней и 1 кг отвердителя, 15 погонных метров не толстой стеклоткани, 5 м стекломата, кисти, перчатки. Очень желательно работать в средствах, защищающих дыхание. И чем они дороже, тем надёжнее. А вот опыт, как известно, не купишь, поэтому набирался его в процессе работы.

В качестве разделительного слоя между болваном и изделием использовал прозрачный скотч. Тщательно, без пропусков, обклеил его полосами весь болван. Ушло всего 1,5 рулона широкого скотча.

Разводил смолу по 200 — 300 граммов с отвердителем и пластификатором. Применял мерные стаканчики и шприцы, что не очень-то удобно. Перед этим нарезал полоски стеклоткани такими размерами, чтобы на ровных поверхностях ложились большие полотна, а на неровностях отрезки ткани смогли их повторить, не сделав складок. К слову, стеклоткань в меру тянется по диагонали переплетений, «обтекая» нужную форму.

Сначала намазывал густо эпоксидной смолой один участок болвана, накладывал на него стеклоткань и сверху пропитывал снова смолой. Соседний кусок ткани клеил по той же технологии с перехлёстом 3 — 5 см. Работать пришлось споро — смола схватывается довольно быстро, и чем выше её температура, тем быстрее. Да, ещё смолу чуть-чуть подогревал возле мощной лампы освещения для лучшей текучести.

После обклейки болвана стеклотканью в один слой, начал обклеивать его стекломатом. Стекломат достался мне достаточно толстый, и им оказалось хорошо набирать толщину изделия. Но он не облегает неровности, поэтому использовал его только на ровных (или с некрутым прогибом) поверхностях и без перехлёста. Пропитка смолой осуществлялась так же, как и при работе со стеклотканью. Только следует учесть, что смолы для пропитки стекломата уходит очень много, поэтому разводить её нужно побольше. Неровные поверхности после наклейки стекломата проклейвал в несколько слоёв тканью. Каждый последующий слой накладывал после того, как немного схватится предыдущий, чтобы не утекала смола. А поскольку процесс выклейки обвеса занял не один день, приходилось после суток перерыва «шершавить» поверхность крупной наждачной бумагой и обезжиривать — ведь смола за это время отверждается полностью. Заключительные слои поверх мата опять покрывал стеклотканью, и даже не одним слоем.

Так как поверхность мне нужна была, как говорится, чем ровнее, тем лучше, а опыта было маловато, то провалы и ямки всё же оставались — заливал их где одной смолой, а где и с наложением кусочков стеклоткани. Смолы немного не хватило. Докупал уже в хозмаге, в коробочках. Работать с ней понравилось мне больше, поскольку уже расфасована, и оставалось лишь смешать компоненты. И сохла она побыстрее, чем приобретённая на фирме.

Читать еще:  Как часто надо менять салонный фильтр

После полного высыхания выклеенного обвеса сделал в нём пропилы, разделив изделие на три части: задние крылья и задок, фальшбак с подсиденьем, передние крылья и передок. Осторожно, слегка поддев и оттягивая руками с подковыриванием, отделил изделие по частям без особых усилий от болвана.

Теперь, сняв части, начал обрабатывать их по отдельности, доводя до нужного результата. В общем, обыкновенные подготовительные и покрасочные работы по «всей» технологии: сначала грубая шлифовка со снятием больших выпуклостей смолы и стеклоткани; затем кропотливое заделывание шпаклевкой со стекловолокном углублений; далее шлифовка наружной поверхности и грунтовка с пластификатором. В заключении — покраска «металликом» и покрытие лаком с пластификатором.

Болван тоже аккуратно срезал и положил в дальний угол — на всякий случай. Обвес прикрепил к специально сделанным и приваренным «по месту» креплениям на раме.

В завершение сварил из тонкостенных стальных труб наружным диаметром 20 мм передний и задний багажники, а в дополнение к ним — и «кенгурятники», заменяющие бамперы.

Квадроцикл своими руками видео


Самодельный мотоблок на базе мотоцикла Восход-3М

Хочу предложит вам свой вариант самодельного мотоблока. Возможно, он проигрывает в чем-то по компактности, но зато обладает, достаточны запасом мощности — на нем установлен двигатель от мотоцикла.

Силовая установка заимствована со старого «Восход-ЗМ» мощностью 13,5 л.с (рабочий объём равен 173,7 см диаметр цилиндра 61,72 мм, ход поршня 58 мм). Зажигание установлено от мотороллера «Вятка-Электрон». Для поддержания нормального режима работы двигателя пришлось смастерить принудительное охлаждение, с этим справляется один приточный вентилятор.

Кинематика моего мотоблока стандартная, кроме реализации в цепи реверсивного механизма (об этом ниже).

Пояснения с чертежу: 1 — рулевой рычаг; 2 — рукоятка переключения передач; 3 — система зажигания; 4 — топливный бак (от мопеда «Рига»); 5 — сам двигатель; 6 — вентилятор; 7 — гибкая тяга переключения передач (стальная проволока диаметром 6мм); 8 — кожух приводной цепи (стальной лист 0,5); 9 — подмоторная рама; 10 — плуг (на виде спереди не показан); 11 — навеска; 12 — колеса; 13 — глушитель; 14 — рычаг сцепления; 15 — ручка управления тягой, 16 — рукоятка управления реверсом; 17 — приводной вал; 18 — картер редуктора

Так как аппарат задумывался без дифференциала, использование реверса при разворотах или крутых поворотах значительно упрощает управление. Принцип реализации прост. С коробки передач двигателя, через цепную передачу, нагрузка передается на вал реверса с установленной звездочкой. Далее, через подобранную зубчатую пару, идет на вал редуктора, с которого, в свою очередь, непосредственно на оба колеса.

Общее устройство самодельного мотоблока

Корпус для редуктора главной передачи взят от ЗИЛ-130 (стальной барабан радиусом 120 мм и глубиной 250 мм) и послужил основанием для рамы. К его корпусу я приварил стойки подрамника двигателя и элементы креплений.

На подрамнике смонтирован мотор с карбюратором, глушителем, а также бензобак и блок системы зажигания от мотороллера. На стойках подрамника закреплен портал, к которому через соединительные фланцы крепятся рулевые рычаги. К корпусу редуктора, сваркой прикреплен фаркоп с кронштейном для крепления к мотоблоку самодельного навесного оборудования. Навесы тоже делал сам.

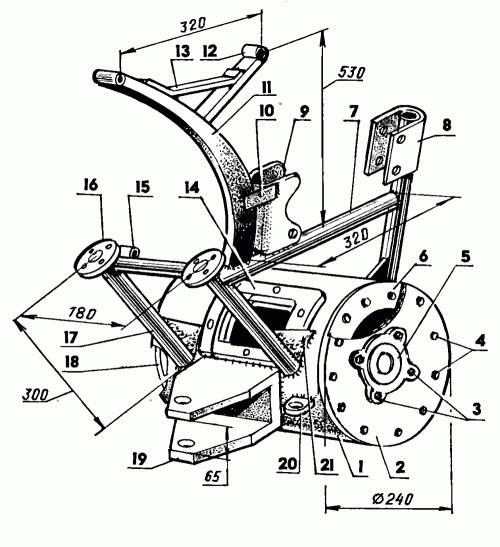

Как я уже писал, корпусом редуктора послужила деталь от грузового автомобиля ЗИЛ-130 — это ресивер из воздушной тормозной системы. Ресивер пришлось обрезать до 243 мм. Корпус заварен с обеих сторон. С левой стороны стальным 7-мм листом круглым фланцем с центральным отверстием. В отверстие забита и приварена обойма для 207-го подшипника.

Для правой стороны я вырезал из того же 7-мм стального листа, кольцо и вварил его заподлицо с кромкой ресивера. В кольце 12 отверстий под болты М8. К нему соответствующими винтами крепится съемный фланец, выполненный, как и кольцо, тоже из 7-мм стального листа. В как и в левом фланце, тут вставлена такая же обойма под 207-й подшипник и закреплена сваркой.

Обоймы, закрыты крышками с сальниковыми уплотнениями. Для этого во фланцах просверлены еще по 4 резьбовых отверстия диаметром М6. Крышки делал сам, тут нет ничего сложного.

Приводной вал собрал из трех отрезков шлицевых валов: средняя часть взята от коробки передач автомобиля ЗИЛ-130, а две концевые части это элементы раздаточной коробки автомобиля ГАЗ-66. На среднюю часть вала установлена шестерня первой передачи КПП ЗИЛ-130.

Картер реверсивного механизма крепиться через приваренную прямоугольную проставку к корпусу редуктора. В нем вырезано окно для зацепления шестерней реверса и редуктора. Шестерня картера реверса, выступающая через окно, входит в зацепление с зубчатым колесом и таким образом приводиться в движение.

Из коробки отбора мощности ЗИЛ-13 я изготовил реверсивный механизм вместе с картером, коробка практически не потребовала доработок. К фланцу выходного вала коробки (теперь он стал первичным валом реверса) прикреплена, через проставку, ведомая звездочка на 40 зубцов (от мотоцикла Восход 2). И в свою очередь, через роликовую цепь эта звездочка соединена с ведущей звездочкой выходного вала коробки передач.

Колеса на мотоблок полностью самодельные, стальные. Конструкция очень простая. Все детали выполнены из листовой стали 4мм. К диску диаметром 450мм приварен стальной обод. На обод, по всей окружности с равными промежутками, наварены шестнадцать грунтозацепов. Ступицей колеса служит фланец карданного вала ГАЗ-66. Это дает возможность, когда культиватор используется вместе с тележкой, устанавливать автомобильные колеса 155 R13. Подробнее см рисунок.

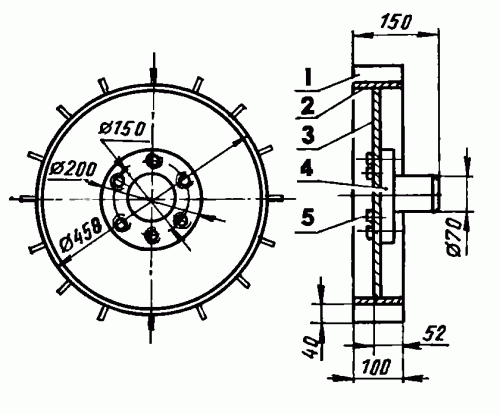

Колесо для мототблока: 1 — грунтозацеп (стальная пластина 100x40x4, 16 шт); 2 — обод (стальная полоса 100×4); 3 — диск (стальной лист 4мм); 4 — шлицевая ступица ГАЗ-66; 5 — болты М12 (6 шт.)

Сама тележка самодельная, с тормозом на оба колеса. Прицеп для мотоблока тоже делал своими руками, на нем стоят те же колеса 155 R13, в арсенале есть самодельный плуг, грядодел, картофелекопалки, культиватор.

Все рычаги управления мотоблоком я изготовил из стальных труб диаметром 23мм. В верхней части, для жесткости, рычаги соединены поперечиной из такой же трубы. На нижних концах рычагов приварены фланцы, это ответные части тех которые закреплены на корпусе редуктора. На каждом фланце четыре отверстия под болты М8 с пружинными шайбами, этими болтами рычаги прикреплены к основанию. Рукоятку переключения передач я разместил на левом рычаге управления, ибо при мотоциклетном расположении были проблемы с закливанием тросика.

Для подсоединения навесного оборудования я изготовил подвеску с несколькими узлами регулировки. Подвеска крепиться к аппарату через кронштейн с помощью одного шкворня.

Так как самосборный мотоблок не имеет дифференциала, на разворотах приходиться прикладывать достаточно большие усилия на рычаги управления. Но тут есть и свой плюс, при правильно отрегулированном плуге машина идет очень хорошо, практически не требуя корректировки пахарем.

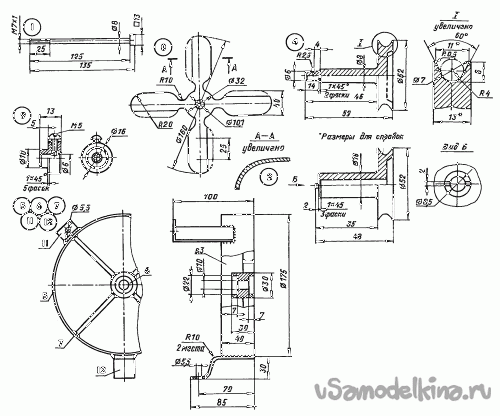

Как я и писал, на мотоблоке установлена принудительная система охлаждения воздушного типа. Иначе, двигатель бы очень быстро перегревался учитывая стандартную скорость движения культиватора. Делать жидкостную систему не вижу смысла.

Принцип системы охлаждения взят из от мототехники. От коленчатого вала двигателя, через круглоременную передачу со шкивами одного диаметра, усилие передается на привод крыльчатки вентилятора системы охлаждения.

В торце ведущего шкива нарезана резьба и он крепиться к коленвалу длинным винтом М7х1. Приточный вентилятор для охлаждения сделан четырёхлепестным. Я вырезал его из стального листа 1мм и смонтировал на двух шариковых радиальных однорядных подшипниках (80018) с пылезащитными шайбами. Вал вентилятора это дна деталь с ведомым шкивом круглоременной передачи(диаметром 7 мм).

Подшипники вала установлены в один корпус с разных сторон (подробнее смотри на рисунке). Защитное кольцо я изготовил из стального листа 3мм, ширина кольца 40мм. Корпус с подшипниками смонтирован на четырех стальных спицах в центре. Кольцо с подшипниками крепиться к двигателю тремя кронштейнами. Из найденного дюралюминиевого листа я выполнил направляющий кожух, для уменьшения рассеивания потока от вентилятора.

Хотелось бы отметить, что по времени создание своего мотоблока у меня заняло около 3-х месяцев с момента первого эскиза. Полученным результатом, в принципе, доволен. Сейчас я тружусь уже над третьей версией с дифференциалом.

Видео самодельного мотоблока:
