Кронштейн переноса генератора нива чертеж

Чертежи переноса генератора наверх Lada 4×4 (ВАЗ 21213, 21214)

Штатное место размещения генератора Lada 4×4 внизу, что назвать удачным решением нельзя. Во время прохождения внедорожья, на него без труда попадает вода и грязь, либо капает тосол, что существенно сокращает срок службы. Чтобы защитить важную деталь от влаги владельцы прибегают к доработке. Рассмотрим, как перенести генератор на Lada 4×4 вверх.

Схема кронштейна генератора для ВАЗ 21213 (карбюратор)

Автор чертежа изготовил кронштейн из куска металла 80х80 мм толщиной 4 мм. Верхняя планка регулировки генератора позаимствована от «Волги». Она обрезалась по месту и сверлилось новое крепежное отверстие 8.5 мм.

Шкив коленвала ВАЗ 2110, шкив помпы ГАЗ 3110, ремень 6РК1290. На шкиве помпы установлен штатный вентилятор охлаждения. Расположение генератора сверху слева. Нижняя точка крепления бензонасоса, спереди крепим на штатную шпильку и болт, сверху болт М8 ГБЦ. Нижний длинный болт крепления генератора с гравером и дополнительной контргайкой.

Другой чертеж кронштейна предусматривает ремень размерами 1375 мм. Потребуется доработать болгаркой плоскость на головке в районе болта М8, а также поменять шпильки и болты крепления передней крышки.

Особенности установки крошнтейна на видео:

Чертежи креплений для инжекторной Lada 4×4 с ГУР (ВАЗ 21214)

Автор конструкции предлагает перенести генератор на место ГУР, предварительно установив на его место вот такой кронштейн:

Ремень 1220 мм профиль «А» (ЗИЛ157), угол клина 40 градусов. Напорные рукава высокого давления имеют длину по центрам отверстий штуцеров 1450 мм. Обратный рукав — 1115 мм. D правом защитном кожухе придется вырезать отверстие для шлангов. Ремень длиной 710 мм, остальные размерности те же. На фото слева показан кронштейн гидронасоса, справа — ГУР на новом месте.

Чертеж его кронштейна:

Насос ГУР переворачиваем вверх ногами. Результат переноса генератора наверх:

В продаже есть уже готовые комплекты переноса генератора Lada 4×4 вверх, но цена за кусок железа может быть сильно завышена. Таким образом, изготавливая такой кронштейн самостоятельно, мы продлеваем срок службы генератора и экономим средства.

А вам приходилось сталкиваться с такой доработкой? Каким образом вы решили подобную проблему? Напомним, в другой статье определяем, нужен ли Lada 4×4 более мощный генератор.

Ключевые слова: генератор 4х4

Схема переноса генератора наверх в Ниве ВАЗ-21213

Нива имеет прекрасную проходимость и может составить конкуренцию многим современным джипам иностранного производства. Вместе с тем из-за такого существенного недостатка большинство собственников данных автомобилей испытывают значительные неудобства, в связи с чем принимают решение об усовершенствовании этого транспортного средства. Сделать это можно в том случае, если перенести генератор вверх.

Дело в том, что во время испытания ВАЗ-21213 на проходимость по пересеченной местности в генератор может попадать песок, грязь, камни и вода. Однако существует и еще один, достаточно весомый недостаток – на генератор постоянно попадает охлаждающая жидкость. Решить эту проблему можно, если прибегнуть к вышеуказанному методу. Но как сделать это правильно?

Следует понимать, что если вы используете ваш ВАЗ-21213 в большинстве случаев для поездок по городу либо трассе, то в переносе генератора нет никакой необходимости. Но если Нива используется для езды по бездорожью, то без этого просто не обойтись.

Перенос генератора наверх в Ниве ВАЗ-21213

Для того чтобы перенести генератор на Ниве вверх, необходимо изготовить специальный кронштейн. Делается он из металла, толщина которого не должна быть меньшей 4-х миллиметров. Его ширина и длина составляет около 80 миллиметров. Для того чтобы собрать данное устройство, вам обязательно потребуются некоторые другие запчасти от автомобилей отечественного производства. А именно:

  • регулировочная планка;
  • ремень 6РК1290;
  • шкив коленвала, подходящий в ВАЗ-2110.
Читать еще:  Герметик для замены прокладки клапанной крышки

Также потребуется и верхняя планка регулировки, которую можно позаимствовать у старой доброй Волги. Для начала ее следует обрезать по месту, после чего просверлить новое место для будущего крепежа.

Диаметр данного отверстия должен составлять 8,5 мм.

На шкиве помпы от Волги преимущественно установлен вентилятор, а сам генератор располагается вверху слева. Поверх него благодаря болту М8 прикрепляется головка блока цилиндров, в то время как сверху чаще всего используют штатные шпильки и болт. Для того чтобы получившийся кронштейн держался хорошо, лучше всего закрепить его еще одной дополнительной гайкой.

Но существует еще и второй вариант переноса генератора на Ниве наверх. В данном случае следует использовать ремень, размер которого составляет 1375 миллиметров. Действий придется производить намного меньше, но без работы болгаркой просто не обойтись. Этот инструмент будет необходим для уменьшения плоскости головки, которая располагается неподалеку от болта М8.

Кроме этого, обязательно понадобятся новые шпильки и болты для передней крышки. Кстати, данный способ прекрасно подойдет для переноса генератора вверх еще и на ВАЗ-21214.

Весьма примечательно, что если вы являетесь собственником автомобиля ВАЗ-21213, но у вас нет никакого желания производить вышеуказанные действия своими руками, зато имеется чувство экономии, можно купить уже готовый комплект запчастей. Найти его достаточно просто, поскольку он продается едва ли не во всех магазинах, торгующих запчастями для Нивы. А можно прибегнуть к еще более простому способу, но он, к сожалению, «потянет» за собой большие денежные затраты. В соответствии с этим методом, ваш автомобиль пригоняется на специализированное СТО, где всю работу за вас произведут настоящие профессионалы своего дела.

Перенос генератора на верх 21214 чертеж

Niva – это отличный отечественный внедорожник, который способен составить достойную конкуренцию современным джипам. ВАЗ 21214 получил прочный корпус, мощную силовую установку и надежную подвеску. Как и у любого автомобиля есть свои недостатки. К ним относится расположение генератора – агрегат установлен в нижней части кузова. При испытании на прочность по лесным и горным местностям в него попадают грязь, песок, вода. Еще один неприятный момент заключается в том, что на узел постоянно капает охлаждающая жидкость.

Решить проблему можно при помощи переноса генератора наверх.

Изучив эту статью, вы узнаете:

  • Что нужно для переноса генератора наверх.
  • Как проходит процесс для авто с ГУР и без него.
  • Стоит ли покупать новый агрегат для ВАЗ 21214.

Внимательно изучите этот чертеж. Автор решил сделать своими руками кронштейн для переноса генератора. Деталь изготавливается из металла, толщина которого должна быть 4 мм, а ширина и длина – 80 мм. Чтобы собрать кронштейн, вам понадобятся детали от других отечественных авто:

  • Ремень 6РК1290;
  • Регулировочная планка;
  • Шкив коленвала от десятки.

Фото, детали изготовленного кронштейна 21214:

Как видно на фото, штатный вентилятор установлен на шкиве помпы от ГАЗ 3110, так же мы берем штив коленчатого вала от 2110 и ремень марки 6РК1290. Генератор должен быть расположен в верхней левой части. Сверху его необходимо прикрепить при помощи болта M8 ГБЦ, спереди используются штатные болт и шпильки. Для фиксации кронштейн необходимо закрепить дополнительной контргайкой.

Этот чертеж переноса генератора отличается от первого тем, что здесь используется ремень с размером 1375 мм. Здесь меньше действий, но придется поработать болгаркой – необходимо уменьшить плоскость на головке, расположенной в районе M8 болта.

Для передней крышки понадобятся новые болты и шпильки. Этот чертеж кронштейна для крепления генератора подойдет и для других моделей, к примеру, для 21213.

Читать еще:  Как обесшумить ваз 2109

Чертеж, предлагает переместить генератор на место гидроусилителя. Чтобы сделать это, нужно изготовить кронштейн и установить его рядом с ГУР. Вам необходимо заранее подобрать шайбы под уши кронштейна.

В этом варианте используется ремень с размером 1220 мм. Важно, угол его клина должен быть точно 40 градусов. Отличным решением будет покупка ремня с ЗИЛ 157. Обратный же рукав имеет длину по центрам размером 1115 миллиметров, а напорные же рукава высокого давления – 1450 мм. Внимательно проверяйте все размеры, помните поговорку 7 раз отмерь один раз отрежь, ошибки тут не нужны. Штатного отверстия для этих шлангов в правом кожухе нет, Поэтому его придется брать и резать самостоятельно.

Сам кронштейн для переноса устройства наверх выполняется по этому чертежу:

Насос необходимо перевернуть вверх ногами, чтобы генератор полностью вошел. Выглядит результат переноса вот так:

Если опыта в проведении подобных модернизаций у вас не много, то можно купить уже готовый комплект. В него будет входить новый кронштейн для Нивы и необходимые крепления. Отзывы автомобилистов говорят о том, что стоимость этой простой детали слишком завышена.

Ставить ли более мощный агрегат выработки тока?

Выше мы уже рассказали, по каким причинам агрегат быстро изнашивается. Отличное решение – это установка нового генератора. Еще одна распространенная причина – это установка внештатного оборудования, которое потребляет много электроэнергии. Силы тока стандартного агрегата не всегда хватает, поэтому стоит задуматься об установке более мощного генератора.

Модель зависит от года выпуска автомобиля и мотора. К примеру, на первых Нивах с силовой установкой 1.6 стоит устройство с вынесенным регулятором, которое использовалось еще в «классике». В более современных машинах регулятор уже встроен.

Если вы хотите купить внештатное устройство, то разумно будет взять от Шевроле 2003 модельного года. Подбор необходимо выполнять по каталожным номерам и параметрам, которые присутствуют в этой таблице:

Если вы можете доработать крепления своими руками, то список доступных гeHepaTopoB может существенно расшириться. Умельцы даже ставят устройства от иномарок.

В любом случае, стоит стремиться к модернизации и улучшению своего автомобиля. И это касается не только электроэнергии. Нива – это надежный внедорожник, но он сильно отстает по показателям комфорта от иностранных конкурентов. К этому вопросу можно переходить сразу после улучшения технической составляющей автомобиля.

Перенос генератора на верх 21214 чертеж : 1 комментарий

Ну так перенеси модуль зажигания на кронштейн вакуума сверху. привари на него две шпильки и все. Проводку распусти в жгуте, можно удлинить, там всего то 3-4 проводка. Мужики помогите с более подробным чертежом крепления гениратора для переноса на верх, на ниву 21214 инжектор без ГУРа

Кронштейн переноса генератора нива чертеж

Пошаговая инструкция для карбюраторного ДВС 1.7 без ГУР.

Кронштейн любезно изготовлен Vlad_aka_SoHm.

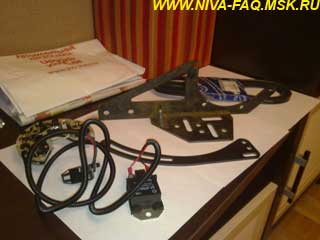

— генератор 21214 или аналогичный;
— кронштейн крепления генератора 21214-3701650 с двумя гайками и болтами с тонкой шляпкой, для крепления к КИТ комплекту;
— КИТ комплект переноса генератора;
— ремень генератора длиной 1350 мм;
— болт крепления генератора 2110 в сборе;
— два болта М8х20 и М8х30 с гайками;
— четыре болта М5х35 и восемь шайб.

1) Снимаем запасное колесо из под капота, откручиваем растяжку, на которой оно лежало.

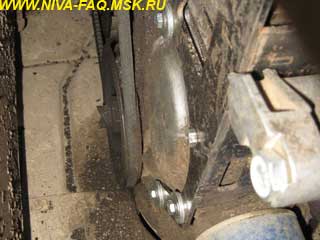

2) Выкручиваем две шпильки и два болта над шкивом коленвала. Заменяем их на четыре болта большей длины. Если с выкручиванием болтов проблем не возникает, то со шкильками может быть засада. Решить ее нетрудно, можно либо приварить к шпильке болтик, либо подточить шпильку напильником с двух сторон и вывернуть ее пассатижами (идея от Udalilsya). У нас все отвернулось без заморочек!

3) Теперь берем болгарку или напильник и подтачиваем блок двигателя для верхнего крепления кронштейна (болт слева от трамблера, если стоят у водительского крыла). На блоке прилив имеет округлую форму, мы же ее приводим к прямоугольной!

Читать еще:  Как проверить потенциометр дроссельной заслонки

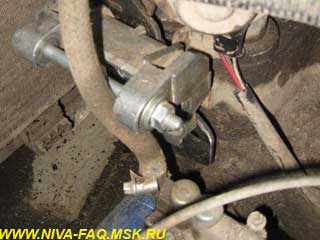

4) Прикрепляем к нашей массивной конструкции кронштейн крепления генератора 21214-3701650:

Тут появляются первые заморочки, кронштейн 214 генератора не должен упираться в выходной штуцер бензонасоса. На КИТовском кронштейне есть три положения установки кронштейна от 214 генератора:

Мы выбрали среднее, еще возможны варианты:
— верхнее (необходим ремень 1375 мм);
— нижнее (требуется замена бензонасоса на 2108).

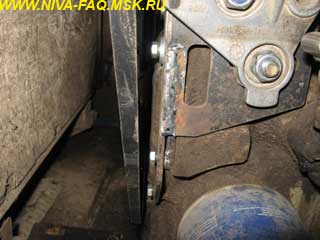

5) Крепим кронштейн к блоку двигателя.

6) Отсоединяем «-» от АКБ, снимаем ремень с генератора, отсоединяем провода от старого генератора. Расплетаем косу проводки от нижнего генератора до уровня самой АКБ и эл. мотора дворников (мне такой длины хватило, чтобы дотянуть до верхнего генератора) Упаковываем проводку в гофр:

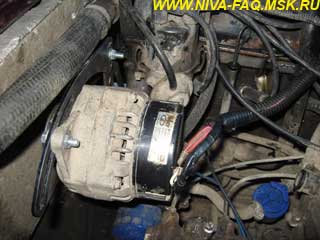

7) Устанавливаем генератор на верхний кронштейн, одеваем ремень. Проверяем соосность шкивов. При необходимости регулируем положение кронштейна от 214 генератора. Устанавливаем натяжную планку. Натягиваем ремень генератора!

Подключаем провода, запускаем ДВС, проверяем напряжение! ( у нас с первого раза не получилось из-за бракованного реле-регулятора.

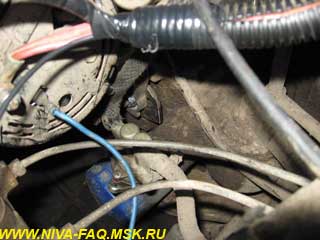

8) Закрепляем проводку пластиковыми хомутами. Шланг ОЖ притягиваем к ушку крепления бензошланга, идущему от выходного штуцера бензонасоса к карбюратору:

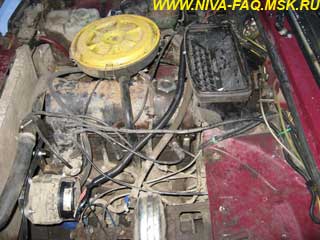

9) Осматриваем подкапотное пространство на наличие косяков, убедившись в их отсутствие, закрываем капот.

14.07.2017 Установка секретного переноса генератора на карбюраторную ниву

После покупки нивы (впервые) любой здравомыслящий человек захочет проверить утверждение о подвластной ниве (феноменальной) глубине бродов.

…обязательно попытается форсировать водные преграды.И у него даже получится! Почти не замочить сиденья, но 146% искупать генератор. Который рано или поздно крякнет дикой уткой и откажется жить в согласии с жЫжей и грязью.
Нагуглив «перенос генератора» экономные граждане скачают чертёж для «выпиливания» , расчётливые — купят набор для «сваривания» или поищут что нибудь недорогое, но на поверку обычно весьма косоватое.
Ну а красивые и успешные в свободное от основной работы время будут деятельно отдыхать, а перенос генератора на своём автомобиле доверят специалистам.
Не взирая на то, что в магазине производителя на полочке лежит версия 1.4 мы получаем на склад «секретную» версию 1.5!
Кронштейн выполнен методом гибки, геометрически идеален и имеет пожизненную гарантию!

Вот он, этот установочный комплект, генератор в него не входит, он куплен отдельно))

Начинаем ставить. По факту и по инструкции совсем без «допилов» не обойтись .
В районе болта М8 ГБЦ нужно снять пару мм алюминия для более плотного прилегания крепёжного уха.

UPD:*Уже после данной установки пришла информация, что с 11.11.17 изделие модернизировано. Напильник больше не требуется:

В остальном на установку времени и сил тратится едва ли не меньше, чем на разборку и снятие старого генератора.
Ставить стало очень удобно! Специальные болты позволяют регулировать положение и соосность без разбора всего узла:

…а благодаря оригинальному переходному кронштейну проблема излома бензошланга (как на других моделях переносов) отсутствует:

Описывать весь процесс установки смысла нет, у всех есть интуиция инструкция )
Кронштейн на месте:

Не забываем заземлить и установить предохраняющую вилку:

Слесарная часть окончена, механик моет руки, а к машине подходит электрик со своим кляссером:

Провод «возбуждения» был подгнивший, да ещё и не один. Поэтому он обрезается и спаивается с удлинителем:

Откровенно трухлявые силовые клеммы так же подлежат замене. Провода переобжимаются в одну клемму:

Вне зависимости от положения замка зажигания на генераторе постоянно есть «+» . Поэтому вся проводка убирается в гофру:

… а сама она фиксируется увеличенной клипсой на кронштейне шланга обратки.:

Всё готово. Напряжение АКБ:

Напряжение в сети работающего автомобиля:

Напряжение с дальним и всеми возможными потребителями :

Работа окончена.
Перенос генератора версия 1.5 комплект- 3500р.
Генератор СтартВольт М 135А- 5500р.
Работа по установке с демонтажём старого генератора -3500р.
