Кронштейн крепления тросика газа

Переделка троса газа на К-151В

Актуальная проблема для владельцев УАЗа — управление дроссельными заслонками.Штатная система тяг надежна, но имеет всем известный недостаток — заедает при работе акселератором.

Чтобы «продавить» заевшую педаль приходится резко увеличивать усилие на ней. И тогда она резко проваливается, обороты подскакивают (машину бросает вперед, или она начинает копать и т.п.) и уже надо убирать ногу с педали. Это быстро утомляет, и делает невозможной езду «внатяг».

Итак, вот мое решение этой болезни. Ставим тросик газа на карбюратор К-151В.

Для этого нам понадобятся: кронштейн крепления тросика газа на карбюраторе, сектор газа от К-151Е (или Ц, не помню), педаль газа от ам «Волга», профиль (примерно 50х50) и сам тросик. Я не привожу фотографий этих вещей (за некоторым исключением), поскольку каждый владелец решает для себя сам, что и как ему использовать. Я даю лишь общий порядок действий. Поэтому, Вы так же не найдете здесь чертежей деталей.

Тросик можно использовать любой, главное чтоб он был в оболочке и мог свободно в ней перемешаться. Я взял от ГАЗ 3110.

Кронштейн крепления тросика газа на карбюраторе (в отчете KiAlex-а) есть уже готовый и продается. Я не смог его найти, поэтому изготовил свой сам. В качестве заготовки неплохо подходят различные кронштейны, продающиеся в магазинах крепежа. Например, такой:

Заготовка под кронштейн газа

Сектор от ГАЗ-24 тоже в дефиците. Но найти вполне реально.

Сектор от ГАЗ-24

Далее порядок такой: снимаем карбюратор с двигателя, удаляем штатный сектор под тягу (читай руководство; осторожно, внимание на возвратную пружину!) и заместо него устанавливаем сектор от «Волги». Не забываем «завернуть» возвратную пружину на 2 оборота. Для этого устанавливаем пружину на родное место и крепим ее к новому сектору. Начинаем вращать сектор против часовой стрелки. После этого надеваем сектор полностью на ось карбюратора.

Еще надо переставить со старого сектора тягу привода оси дроссельной заслонки первичной камеры. Это штука, к которой крепится небольшая компенсационная пружинка. И вполне вероятно, что не будет установлен штифт привода дроссельной заслонки второй камеры. Вместо него можно использовать болт/винт М4. Лучше нарезать резьбу и ввернуть болт/винт. Но если такой возможности нет, то можно поставить болт/винт с гайкой. Только высоту гайки надо уменьшить вполовину. И вот что должно получиться:

Следующие действия такие: надо изготовить кронштейн и закрепить в нем трос. Трос должен быть закреплен четко напротив сектора. Из фотографий станет ясно, что я имею ввиду.

Читать еще:  Как перевозить грудничков в автомобиле

Прокладываем трос по сектору, но жестко не фиксируем. Кстати, мне пришлось укоротить трос примерно в половину. Теперь идем в салон автомобиля и удаляем родную педаль вместе с ее кронштейном. Не советую использовать при этом монтажку или большую отвертку. Аккуратно высверлите заклепки и кронштейн сам упадет Вам в руки. Далее надо закрепить второй конец оболочки тросика. Я врезал его вместо винта, крепящего что-то типа кожуха рулевой колонки.

И в окончание надо установить саму педаль газа. Для этого и нужен профиль, иначе педаль будет слишком глубоко «упрятана» под торпедо. Место под педаль каждый ищет исходя из своих анатомических особенностей. После того как место будет найдено, надо убедиться, что при полностью нажатой педали обе дроссельные заслонки открыты. Сверлим отверстия и закрепляем педаль через проставку из профиля. Педаль надо также подпружинить. Переставляем штатную пружину на новую педаль и закрепляем тросик в секторе. Получится примерно это:

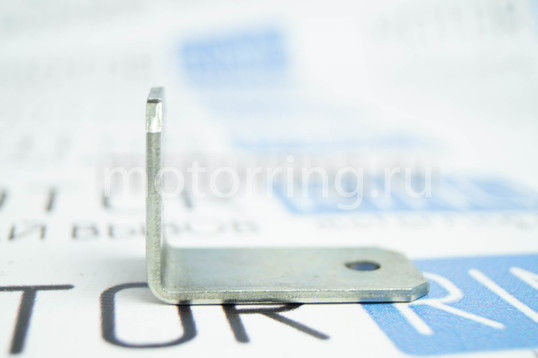

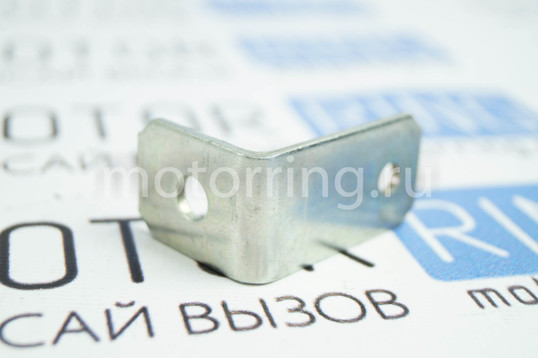

Кронштейн крепления тросика газа

Этот товар выбрали 2 покупателя

Оригинальный кронштейн крепления троса акселератора на ВАЗ 2107, служит для замены штатного (заводского) вышедшего из строя.

Варианты доставки товара

Обратите внимание!
Ниже указаны способы доставки, доступные именно для этого товара. В зависимости от способа доставки возможные варианты оплаты могут различаться.
С подробной информацией можно ознакомиться на странице «Доставка и оплата».

Посылка Почтой России

Доступные способы оплаты:

  • Наложенный платеж (оплата при получении)
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Отправка по всей России. Срок доставки — от 5 до 12 дней.

Посылка Почтой России 1 класс

Доступные способы оплаты:

  • Наложенный платеж (оплата при получении)
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Отправка по всей России. Срок доставки — от 2 до 5 дней. Дороже чем обычная доставка Почтой России, примерно, на 50%. Вес посылки до 2,5 кг

Экспресс-посылка EMS

Доступные способы оплаты:

  • Наложенный платеж (оплата при получении)
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Отправка по всей России. Срок доставки — от 3 до 7 дней. Дороже чем обычная доставка Почтой России, примерно, на 100%.

Транспортные компании

Доступные способы оплаты:

  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA
Читать еще:  Замена двери багажника ваз 2114

Доставка возможна в любой населенный пункт, где есть представительство транспортной компании. Срок доставки — от 2 до 10 дней. Отправка габаритных посылок выгоднее, примерно, на 50% чем Почтой России.

Тросовый привод газа на карбюратор К-151С
© Антон Горюнов [Angor78]

Та кинематическая схема, что применена на УАЗах, была первым моим разочарованием, когда я впервые сел за руль этой прекрасной машины. Я понял, что при первой же возможности просто должен сделать привод дросселя карбюратора по-человечески.

. Пришел к выводу, что лучшим решением будет следующее:
— Педаль от Газели;
— Трос газа от ВАЗ-08;
— Кронштейн оболочки троса от М-2141.
Карбюратор у меня стоит К-151С, поэтому вопрос сектора не стоял.

По пути с работы заехал в магазин и купил педаль (95 р.) с тросиком (50 р.) Кронштейна не было. На следующий день, с утра, я отправился на авторынок искать этот кронштейн. Рынок был исползан вдоль и поперек, но абсолютно безрезультатно. Большинство продавцов запчастей на М-2141 говорили, что найти такую вещь практически нереально. Был второй выход — крышка от Газели. Немного подумав и взвесив, стоит ли мне изобретать кронштейн самому (по образу Москвичевского на карб или Газелевского на клапанную крышку) или просто купить крышку, решил в пользу второго варианта. В итоге к бюджету проекта добавилось 250 р. за крышку. Завершив покупки, отправился в гараж.

Первым делом, с огромным удовольствием, снял надоевшую мне до боли в суставах правой ноги «ложку». Примерка Газелевской педали под правый нижний болт кожуха рулевой колонки заставила задуматься, как ее ставить, в верхнее отвестие кронштейна педали или в нижнее. Если крепить в верхнее, то педаль уходит слишком глубоко под педаль тормоза и задевает за кронштейн «ложки», под нижнее — педаль становится слишком глубоко, но практически над тем местом, где была «ложка». Решил закрепить за нижнее и проверить удобство такой установки в процессе эксплуатации.

В кронштейне клапанной крышки прорезал паз под тросик, чтобы удобнее было ставить/снимать тросик. Установил крышку.

В качестве места входа тросика в салон решил использовать дырку, полученную в результате выламывания из передней панели нижней гайки крепления вариатора, после соответствующей ее доводки большим сверлом и круглым напильником.

С троса срубил штатное крепление к педали газа, снял резиновый и пластиковый упоры оболочки и отрубил от оболочки троса чуть меньше половины. На резьбовую часть поставил две обычные шайбы и две пружинные. На рычаге педали в штатном отверстии нарезал резьбу М6 и вкрутил болт.

Читать еще:  Как правильно наносить шпаклевку на автомобиль

Закрепил трос на секторе карбюратора, на клапанной крышке, установил пластиковый и резиновый упоры оболочки и просунул конец троса в салон. Примерно, на глаз, закрепил трос на болтике педали между двух толстых шайб диаметром около 20 мм.

Был уже вечер и я решил отправиться домой на этой «бета-версии», чтобы оценить на ходу все плюсы и минусы конструкции. Первое чувство, которое я испытал — это был восторг. Легкое усилие на педали, точное дозирование газа, все плюсы в наличие. Минусов было два: педаль стояла очень глубоко и с непривычки неудобно переносить ногу с нее на педаль тормоза и отсутствие холостых (обороты были около 1200), хотя трос не был натянут. Естесственно дроссели открывались не полностью.

На следующий день решил довести конструкцию до ума. Первым делом разобрал конструкцию и укоротил трос еще, оставив оболочку с небольшим избытком по длине, чтобы не было лишних изгибов, но оставалась достаточная длина для компенсации вибрации двигателя. Доработал отверстие моторного щита, выгнув края отверстия таким образом, чтобы упор оболочки в моторном отсеке был под небольшим углом вверх. Диаметр отверстия сделал таким, чтобы резиновый упор входил туда крайне туго (я забивал молотком). Холостые пропали из-за того, что рычаги привода дросселя я не отсоединил от сектора карба, они и не давали возвращаться дросселю. Ручным газом пришлось пожертвовать и отключить тягу от карба. Каплей моторного масла смазал тросик. Смонтировал трос на крышку и карбюратор. Пластиковый упор оболочки троса навернул на оболочку (пассатижами нужно чуть-чуть сжать последний виток оболочки) и, смазав мылом, вставил в резиновый упор, тем самым резиновый упор врезался в металл щита и зафиксировался на совесть.

Помощник открыл полностью оба дросселя карбюратора, я в это время закрепил трос на нажатой педали, более точно отрегулировал штатным методом. Отрезал излишки тросика, оставив запас сантиметров 10. Педаль встала гораздо выше и удобнее, но все-таки пришлось чуть опустить педаль тормоза закрутив регулировку на штоке до упора. Драйв-тест показал, что все переделки оправдываются на 100% и кроме восторга других эмоций не выявлено.

Штатную конструкцию оставил на месте. на всякий случай 🙂

Благодарности: NivАndy, Adver, V(ery)B(ad) 31512, Cyril_69. наверх
