Регулятор давления тормозов (колдун) ВАЗ 1118, 2108-2112, Приора, Гранта АвтоВАЗ

Уважаемые покупатели, во избежание ошибок при отправке регулятора давления ВАЗ 2108 задних тормозов, в строке «Комментарий» указывайте модель вашего автомобиля и год выпуска.

На часть автомобилей ВАЗ в систему гидропривода может устанавливаться регулятор давления, который автоматически корректирует давление тормозной жидкости в тормозных механизмах задних колес в зависимости от нагрузки на заднюю ось автомобиля. Регулятор давления тормозов включен в оба контура тормозной системы, и через регулятор давления тормозов тормозная жидкость поступает к обоим задним тормозным механизмам.

1 – регулятор давления; 2, 16 – болты крепления регулятора давления; 3 – кронштейн рычага привода регулятора давления; 4 – штифт; 5 – рычаг привода регулятора давления; 6 – ось рычага привода регулятора давления; 7 – пружина рычага; 8 – кронштейн кузова; 9 – кронштейн крепления регулятора давления; 10 – упругий рычаг привода регулятора давления; 11 – серьга; 12 – скоба серьги; 13 – шайба; 14 – стопорное кольцо; 15 – палец кронштейна; А, В, С – отверстия

Регулятор давления тормозов 1 прикреплен к кронштейну 9 двумя болтами 2 и 16. При этом передний болт 2 одновременно крепит вильчатый кронштейн 3 рычага 5 привода регулятора давления тормозов. На пальце этого кронштейна шарнирно штифтом 4 закреплен двуплечий рычаг 5. Его верхнее плечо связано с упругим рычагом 10, другой конец которого через серьгу 11 шарнирно соединен с кронштейном рычага задней подвески.

Кронштейн 3 вместе с рычагом 5 за счет овальных отверстий под болт крепления можно перемещать относительно регулятора давления. Таким образом, регулируется усилие, с которым рычаг 5 действует на поршень регулятора давления тормозов

1 – защитный колпачок; 2 – стопорное кольцо; 3 – втулка поршня; 4 – уплотнительное кольцо штока поршня; 5 – шайбы; 6 – пружина; 7 – уплотнительное кольцо головки поршня; 8 – поршень; 9 – втулка корпуса; 10 – стопорная шайба; 11 – толкатель; 12 – шайба; 13 – уплотнительные кольца толкателя; 14 – втулка толкателя; 15 – тарелка; 16 – пружина; 17 – прокладка пробки; 18 – пробка; 19 – заглушка; 20 – корпус регулятора давления

В регуляторе давления тормозов четыре камеры: А и D соединяются с главным тормозным цилиндром , В — с правым колесным цилиндром задних тормозов, С — с левым колесным цилиндром задних тормозов.

1 – корпус регулятора давления; 2 – поршень; 3 – защитный колпачок;4, 8 – стопорные кольца; 5 – втулка поршня; 6 – пружина поршня; 7 – втулка корпуса; 9, 22 – опорные шайбы; 10 – уплотнительные кольца толкателя; 11 – опорная тарелка; 12 – пружина втулки толкателя; 13 – кольцо уплотнительное седла клапана; 14 – седло клапана; 15 – уплотнительная прокладка; 16 – пробка; 17 – пружина клапана; 18 – клапан; 19 – втулка толкателя; 20 – толкатель; 21 – уплотнитель головки поршня; 23 – уплотнитель штока поршня; 24 – заглушка; А, D – камеры, соединенные с главным цилиндром; В, С – камеры, соединенные с колесными цилиндрами задних тормозов; К, М, Н – зазоры

В исходном положении педали тормоза поршень 2 поджат рычагом 5 через пластинчатую пружину 7 к толкателю 20, который под этим усилием поджимается к седлу 14 клапана 18. При этом клапан 18 отжимается от седла, в результате чего образуется зазор Н, а также зазор К между головкой поршня и уплотнителем 21. Через эти зазоры камеры регулятора давления тормозов А и D сообщаются с камерами В и С.

При нажатии на педаль тормоза жидкость через зазоры К и Н и камеры В и С поступает в колесные цилиндры тормозных механизмов . При увеличении давления жидкости возрастает усилие на поршне, стремящееся выдвинуть поршень из корпуса. Когда усилие давления жидкости превысит усилие упругого рычага, поршень начинает выдвигаться из корпуса, а вслед за ним перемещается под действием пружин 12 и 17 толкатель 20 вместе с втулкой 19 и кольцами 10. При этом зазор М увеличивается, а зазоры Н и К уменьшаются. Когда зазор Н выберется полностью и клапан 18 изолирует камеру D от камеры С, толкатель 20 вместе с расположенными на нем деталями перестает перемещаться вслед за поршнем. Теперь давление в камере С будет изменяться в зависимости от давления в камере В. При дальнейшем увеличении усилия на педали тормоза давление в камерах регулятора давления тормозов D, В и А возрастает, поршень 2 продолжает выдвигаться из корпуса, а втулка 19 вместе с уплотнительными кольцами 10 и тарелкой 11 под усиливающимся давлением в камере В сдвигается в сторону пробки 16. При этом зазор М начинает уменьшаться. За счет уменьшения объема камеры С давление в ней, а значит и в приводе тормоза, нарастает и практически будет равно давлению в камере В. Когда зазор К станет равен нулю, давление в камере В, а значит и в камере С, будет расти в меньшей степени, чем давление в камере А за счет дросселирования жидкости между головкой поршня и уплотнителем 21. Зависимость между значениями давления в камерах В и А определяется отношением разности площадей головки и штока поршня к площади головки.

Читать еще:  Замена дверных ручек ваз 2109

При увеличении нагрузки автомобиля упругий рычаг 10 нагружается больше и усилие от рычага 5 на поршень увеличивается, т.е. момент касания головки поршня и уплотнителя 21 достигается при большем давлении в главном тормозном цилиндре. Таким образом, эффективность задних тормозов с увеличением нагрузки увеличивается.

При отказе контура тормозов правый передний-левый задний тормоз уплотнительные кольца 10 и втулка 19 под давлением жидкости в камере В сместятся в сторону пробки 16 до упора тарелки 11 в седло 14. Давление в заднем тормозе будет регулироваться частью регулятора, которая включает в себя поршень 2 с уплотнителем 21 и втулкой 7. Работа этой части регулятора при отказе названного контура аналогична работе при исправной тормозной системе. Характер изменения давления на выходе регулятора давления тормозов такой же, как и при исправной тормозной системе.

При отказе контура тормозов левый передний-правый задний тормоз давлением тормозной жидкости толкатель 20 с втулкой 19, уплотнительными кольцами 10 смещается в сторону поршня, выдвигая его из корпуса. Зазор М увеличивается, а зазор Н уменьшается. Когда клапан 18 коснется седла 14, рост давления в камере С прекращается, т.е. регулятор давления тормозов в этом случае работает как ограничитель давления. Однако достигнутого значения давления достаточно для надежной работы заднего тормоза.

В корпусе 1 выполнено отверстие, закрытое заглушкой 24. Течь жидкости из-под заглушки при ее выдавливании свидетельствует о негерметичности колец 1

Проверяйте уровень тормозной жидкости в бачке, особенно перед дальней поездкой. Используйте только тормозную жидкость. Смывайте пыль или промывайте цилиндры только специальными очищающими жидкостями или, например, метиловым спиртом, но ни в коем случае не бензином или маслом.

В гидравлической системе применяется только тормозная жидкость типа ДОТ -3, 4, которая имеет глубокую проникающую способность и не разъедает резиновые уплотнительные кольца.

Другие артикулы товара и его аналогов в каталогах: 21080351201000, РК 1001 L 1.

ВАЗ 2108, ВАЗ 2109-099, ВАЗ 2110-2111, ВАЗ 2112, ВАЗ 2113-2115, ВАЗ 1117- 1119, ВАЗ 2170, ВАЗ 2190, ВАЗ 2123.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно заменить регулятор давления задних тормозов ВАЗ 2108 на автомобиле семейства ВАЗ.

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ .

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

Настраиваем регулятор тормозных сил: «Колдун» несет богатыря

О том, что в тормозных системах вазовских машин есть «колдун», слышали многие, но о важности этого устройства знают не все. Оцениваем его влияние на эффективность торможения.

«Колдун», или, по каталогу, регулятор давления в приводе тормозных механизмов, не зря получил в народе столь меткое прозвище: как работает, никто толком не знает, но, говорят, будучи неисправным, способен преподнести неприятный сюрприз — заставить машину приплясывать при экстренном торможении. В этом-то и кроется коварство «колдуна»: при обычной эксплуатации, без торможений в пол, его работа или бездействие практически не ощущаются, а вот когда особенно необходима его помощь, ее можно не дождаться. Закисли поршни, обломилась тяга или рычаг привода, или взамен неисправного регулятора вы установили новый, но до поры не знаете, что узел бракованный или разрегулирован. Насколько это опасно?

Проверим в нашем эксперименте, как «колдовство» сказывается на эффективности тормозов при частичной и при полной нагрузке «Шевроле-Нива» и «Калины» и чего следует опасаться владельцу, не следящему за состоянием регулятора. Неисправность, от излишней активности до полного бездействия, сымитируем регулировками. Напомним, что задача регулятора — уменьшать тормозное усилие на задней оси, снижая вероятность заноса при торможении на юз. Регулятор, закрепленный на кузове и связанный упругим рычагом с балкой моста, ограничивает давление в задних тормозных механизмах в зависимости от положения задней части кузова относительно дороги, то есть от загрузки автомобиля.

«Колдун» — предшественник ABS, позволяющий в некоторой степени предотвратить блокировку задних колес при торможении и тем самым уменьшить вероятность заноса.

«ШЕВРОЛЕ-НИВА»

К слову, перед испытаниями шин на автомобилях без ABS мы каждый раз немного подстраиваем регулятор с учетом состояния дороги (снег, лед, асфальт), добиваясь блокировки задних колес чуть позже передних. Не будем нарушать традицию. Нашей «Шниве» оказался впору зазор между щечками регулятора в 16 мм, который и выставили упорным винтом.

Несколько торможений, и тормозной путь с 80 км/ч для машины с частичной нагрузкой определен: 34,4 м. С полной же нагрузкой… 33,6! Почти на метр короче! При этом водитель отметил потяжелевшую педаль и быстрый нагрев тормозов, потребовавших охлаждения перед каждым замером. Запомним эти параметры и внесем в регулировку «колдуна» коррективы. Для начала уменьшим зазор до 8 мм. Теперь регулятор существенно ограничивает давление в задних тормозных механизмах, перенося почти всю тяжесть работы на передние.

Читать еще:  Как рассчитать объем будки автомобиля

Тормозить стало сложнее, удержать передние колеса от срыва в юз не так просто — они блокируются очень резко и автомобиль, естественно, теряет управление. Однако результат, к нашему удивлению, тот же, что и в базовом варианте: 34,4 м. При полной нагрузке давить на педаль приходится гораздо сильнее, передние тормоза начинают перегреваться. Результат — 37,8 м. Это на 4,2 м больше, чем при базовой регулировке (33,6 м).

«Шевроле-Нива»

Третье состояние — уменьшаем влияние регулятора, увеличив зазор от исходного также на 8 мм, то есть выставляем 24 мм. Когда в машине двое, тормозной путь практически не меняется — 34,3 м. Однако теперь блокируются задние колеса. Зато при полной нагрузке торможение очень эффективное, замедлением легко управлять и результат рекордный: всего 30,8 м!

При штатном положении регулятора с увеличением массы автомобиля его тормозной путь уменьшается — сказывается более полное использование сцепного веса задними колесами.

Лучшее торможение — при полной нагрузке, когда регулятор минимально ограничивает давление в задних тормозных механизмах.

Однако при частичной нагрузке это чревато заносом. Высокий центр тяжести и короткая база «Шнивы» способствуют значительному перераспределению масс при торможении, поэтому при частичной нагрузке вклад задней оси в торможение невелик.

«ЛАДА-КАЛИНА»

Выставляем регулятор так, чтобы задок чуть опаздывал с блокировкой колес. При такой настройке и частичной нагрузке машине понадобилось для остановки всего 27 м. Полностью загруженной — 29,5 м. Есть небольшие сложности с предупреждением срыва в юз передних колес. Уменьшаем зазор в регуляторе до нуля — полупустая «Калина» останавливается через 31,8 м. Увеличение тормозного пути на 4,8 м, сопровождающееся резкой блокировкой передних колес. Груженая тормозит через 35,2 м, ухудшение еще больше — 5,7 м! Усилие на педали повышенное, тормоза ощутимо нагреваются.

Теперь регулятор сдвигаем так, чтобы задние тормоза работали максимально эффективно. При частичной нагрузке задние колеса резко блокируются и автомобиль уводит с курса — приходится отпускать педаль. На грани блокировки тормозить очень сложно. Результат — 30 м, что на 3 м хуже «нормы». Полная нагрузка дала результат 26,9 м, что на 2,6 м лучше базового (29,5 м). Замечаний относительно управления замедлением нет. При базовом положении регулятора с увеличением нагрузки тормозной путь увеличивается. При частичной нагрузке разброс результатов составляет 4,8 м, поэтому наиболее эффективно именно базовое положение. При отклонении от него в любую сторону тормозной путь увеличивается.

На полностью загруженном автомобиле в зависимости от положения регулятора разброс длины тормозного пути составляет 8,3 м.

Лучшие результаты, как и на «Ниве», — при увеличении давления в задних тормозах.

Однако на скользкой дороге даже в плавных поворотах возможна ранняя блокировка задних колес, приводящая к заносу.

А при частичной нагрузке при положении регулятора, отличном от базового, тормозной путь лишь увеличивается.

«КОЛДУН» ИЛИ ABS?

И все же такой регулятор на современном автомобиле — преданье старины глубокой. С ABS ему соперничать не по силам, особенно если за рулем среднестатистический водитель, не владеющий приемами экстремального вождения. Снаряженные массы «Калины» и «Приоры» почти одинаковы — разница менее процента. На тех же шинах, что стояли на «Калине», «Приора» с ABS показала лучшие результаты при любой загрузке. Причем никакого дозирования усилия на педали тормоза не требовалось, просто жмешь от души, а остальное делает электроника.

Результаты теста:

Результаты теста

Оптимальная регулировка «колдуна» соответствует усредненным заводским настройкам, а несколько процентов можно выиграть лишь при индивидуальной коррекции под конкретные тормозные колодки, шины, загрузку автомобиля и дорожные условия. Только вряд ли кто-то будет начинать каждую поездку с пробного пробега.

Казалось бы, можно уменьшить тормозной путь за счет увеличения давления в задних тормозах, но это грозит потерей устойчивости из-за раннего блокирования задних колес. А максимальную эффективность торможения сегодня может обеспечить только ABS.

На полностью загруженном автомобиле в зависимости от положения регулятора разброс длины тормозного пути составляет 8,3 м. Лучшие результаты, как и на «Ниве», — при увеличении давления в задних тормозах. Однако на скользкой дороге даже в плавных поворотах возможна ранняя блокировка задних колес, приводящая к заносу. А при частичной нагрузке при положении регулятора, отличном от базового, тормозной путь лишь увеличивается.

Колдун на калину цена

Этот товар выбрали 14 покупателей

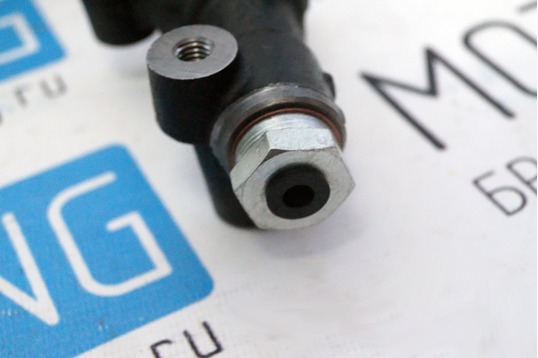

Регулятор давления тормозов 21080-3512010-00 для автомобилей ВАЗ 2108-15, 2110-12, Лада Приора, Калина.

Вес, кг: 0.6 Размеры, см: 12 х 6 х 5 Объем, м3: 0.00036

Варианты доставки товара

Обратите внимание!
Ниже указаны способы доставки, доступные именно для этого товара. В зависимости от способа доставки возможные варианты оплаты могут различаться.
С подробной информацией можно ознакомиться на странице «Доставка и оплата».

Посылка Почтой России

Доступные способы оплаты:

  • Наложенный платеж (оплата при получении)
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Отправка по всей России. Срок доставки — от 5 до 12 дней.

Посылка Почтой России 1 класс

Доступные способы оплаты:

  • Наложенный платеж (оплата при получении)
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Отправка по всей России. Срок доставки — от 2 до 5 дней. Дороже чем обычная доставка Почтой России, примерно, на 50%. Вес посылки до 2,5 кг

Экспресс-посылка EMS

Доступные способы оплаты:

  • Наложенный платеж (оплата при получении)
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Отправка по всей России. Срок доставки — от 3 до 7 дней. Дороже чем обычная доставка Почтой России, примерно, на 100%.

Читать еще:  Момент затяжки болтов гбц ока

Транспортные компании

Доступные способы оплаты:

  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Доставка возможна в любой населенный пункт, где есть представительство транспортной компании. Срок доставки — от 2 до 10 дней. Отправка габаритных посылок выгоднее, примерно, на 50% чем Почтой России.

Как ремонтировать автомобиль

Итак, в это статье мы подробно рассмотрим, как заменить регулятор давления задних тормозов на автомобилях Ваз-2170 Приора, Ваз-1118 Калина, Ваз-2108, Ваз-2109, Ваз-21099, Ваз-2110, Ваз-2115.

Причины замены регулятора давления задних тормозов

Замена регулятора давления производится по нескольким причинам, главными из которых являются: износ манжет (когда утекает тормозная жидкость), закисание поршня колдуна.

Если утечку тормозной жидкости вы сможете проверить по уровню тормозного бачка, то во втором случае придется воспользоваться чьей-то помощью.

Проверка регулятора давления тормозов на закисание:

Найдите помощника, который будет нажимать на педаль тормоза, в то время пока вы будете наблюдать за штоком регулятора давления (1), который должен выдвигаться с корпуса регулятора и воздействовать на пружинную пластину (2), прижимая ее к рычагу привода (3). Если при нажатии педали происходит следующая последовательность работы, то останется только подрегулировать «колдуна». Проверять регулировку колдуна желательно при каждом техническом осмотре, а также во время замены пружин и стоек, ремонтных работ с задней балкой.

Признаки исправного регулятора давления тормозов

На исправном регуляторе (3) не должно быть следов утечки тормозной жидкости, шток должен быть подвижным, а зазор между рычагом привода и пластиной должен составлять 2 мм.

Неисправный колдун

Если вы обнаружили не соответствие зазора между рычагом и пластиной (3) или неподвижность колдуна следует заняться его заменой или регулировкой.

Покупка запчастей регулятора давления задних тормозов

Очень хорошо зарекомендовал себя в работе колдун производства компании «ВИС», а вот от покупки колдуна фирмы «Fenox» лучше отказаться. Также вам понадобиться тормозная жидкость 400-500 мл., так как вам необходимо будет прокачать тормозную систему, а еще часть тормозной жидкости просто уйдет. Еще вам понадобиться WD-40.

Инструмент для замены регулятора давления задних тормозов (фото 4)

  • Ключи для штуцеров тормозных трубок на 10;
  • Торцевой и накидной ключи на 13;
  • Монтажная лопатка;
  • Отвертка;
  • Резиновые колпачки со штуцеров прокачки тормозных цилиндров;
  • Щуп;
  • Металлическая пластина толщиной 2 мм;
  • Сверло;
  • Металлическая щетка.

Работы следует проводить на эстакаде или в смотровой яме.

Как заменить колдун (регулятор давления задних тормозов) на автомобилях Ваз-2170 Приора, Ваз-1118 Калина, Ваз-2108, Ваз-2109, Ваз-21099, Ваз-2110, Ваз-2115.

  1. Для начала металлической щеткой зачистите резьбовые соединения и штуцеры тормозных трубок, которые прикручены к колдуну. После зачистки воспользуйтесь WD-кой и дайте штуцерам откиснуть.
  2. Снимите скобу фиксатор и отнимите рычаг привода колдуна от задней балки (5).

3. Дальше мы должны сорвать штуцера при помощи ключа для тормозных трубок (7).

4. Пометьте тормозные трубки для правильной установки на новый колдун.

5. Открутите штуцера и заглушите их резиновыми заглушками (8).

6. Открутите гайки крепления кронштейна регулятора давления тормозов (9).

7.Снимите колдун с кронштейном.

8. Открутите регулятор от кронштейна (10).

9. Закрепите новый, не затягивайте.

10. Установите новый колдун на место.

11. Подключите к нему трубки и затяните штуцера трубок.

12. Закрепите рычаг привода регулятора давления задних тормозов к задней балке, проверьте, чтобы скоба-фиксатор обжала рычаг (11 и 12).

13. Прокачка тормозной системы.

14. Регулировка колдуна.

Как отрегулировать колдун (регулятор давления задних тормозов) на автомобилях Ваз-2170 Приора, Ваз-1118 Калина, Ваз-2108, Ваз-2109, Ваз-21099, Ваз-2110, Ваз-2115.

  1. Берем ключ на 13 и монтажной лопаткой надавливаем на штифт, чем обеспечиваем расстояние между рычагом привода и пластиной 2 мм, затем при помощи ключа на 13 затяните регулировочный болт.
  2. Проверьте зазор при помощи щупа, металлической пластины или сверла. Если все нормально затяните второй болт.

Все, на этом замена и регулировка колдуна (регулятора давления задних тормозов) на автомобилях Ваз-2108, Ваз-2109, Ваз-21099, Ваз-2110, Ваз-2115, Ваз-1118 Калина, Ваз-2170 Приора завершена. Много времени у нас эта регулировка не забрала. Вся сложность процедуры в откручивании тормозных трубок, ну и в конце процедуры будешь весь испачканный тормозной жидкостью, поэтому соответствующе одевайтесь. Удачной замены.

Снятие и установка регулятора давления тормозов Лада Калина

Одной из причин заноса или увода автомобиля в сторону при торможении может быть неисправность регулятора давления. Неисправный регулятор давления рекомендуется заменять в сборе.

Вам потребуются: отвертка с плоским лезвием, ключ «на 8», «на 13», торцовый ключ (головка) «на 13», специальный ключ «на 10» для отворачивания гаек тормозных трубок.

1. Поддев отверткой, снимите стопорную шайбу серьги упругого рычага привода регулятора и установленную под ней плоскую шайбу.

2. Отсоедините упругий рычаг с серьгой от балки задней подвески.

3. Для того чтобы при установке не пришлось регулировать привод регулятора давления, пометьте положение рычага привода относительно кронштейна.

Подставьте емкость под место соединения трубок с регулятором, так как оттуда будет вытекать жидкость, и специальным ключом «на 10» отверните четыре гайки крепления тормозных трубок.

Отсоедините трубки от регулятора. Заглушите отверстия трубок, например, защитными колпачками клапанов прокачки колесных цилиндров.

Промаркируйте трубки, чтобы не перепутать их при дальнейшей установке регулятора.

6. Ключом «на 13» выверните передний болт крепления регулятора к кронштейну

7. Ключом «на 13» выверните задний болт крепления регулятора

8. Снимите с автомобиля регулятор с приводом.

Так выглядят снятый с автомобиля регулятор давления и его привод

9. При необходимости замены деталей привода подденьте отверткой и отведите скобу серьги от упругого рычага
