Как снять коленвал на ваз 2114

Как снять коленвал на ваз 2114

Снятие

4. Заворачиваем на место болт крепления шкива коленчатого вала и, ключом на 17 мм (на части автомобилей на 19 мм) поворачивая коленчатый вал по часовой стрелке, устанавливаем поршень первого цилиндра в нижнее положение.

Совет: При отворачивании гаек крышек шатунов можно случайно повредить датчик уровня масла, поэтому желательно его снять (см. “Датчик недостаточного уровня масла — проверка и замена”).

5. Торцовым ключом на 14 мм отворачиваем две гайки крепления крышки шатуна первого цилиндра.

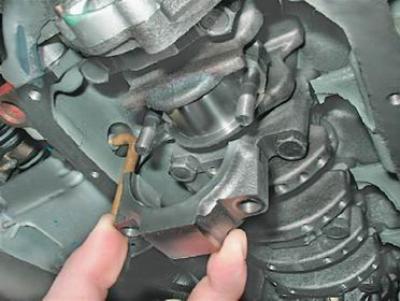

6. Снимаем крышку шатуна.

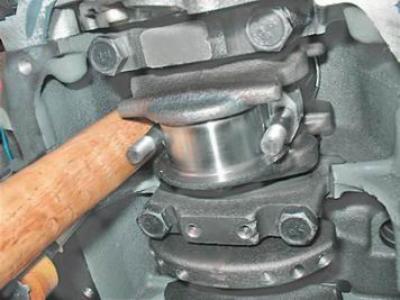

7. Уперев ручку молотка в шатун, выталкиваем его вверх.

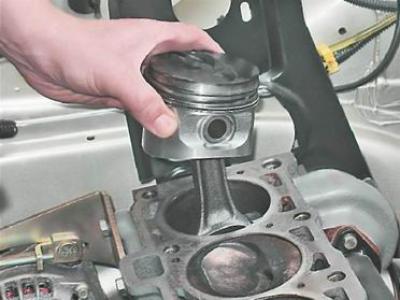

8. Извлекаем поршень в сборе с шатуном из цилиндра.

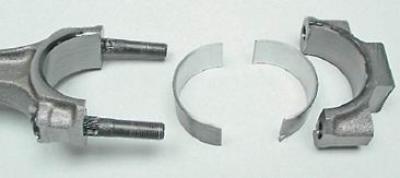

9. Вынимаем вкладыши из шатуна и его крышки.

Предупреждение! При разборке шатуна не выпрессовывайте из него болты.

10. Зажимаем поршень за шатун в тисках.

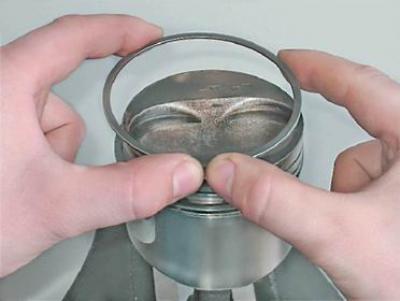

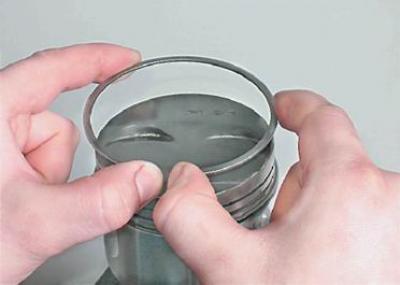

11. Слегка раздвинув замок кольца, снимаем верхнее компрессионное кольцо.

12. Аналогичным образом снимаем нижнее компрессионное кольцо.

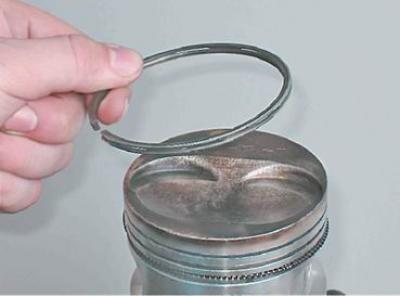

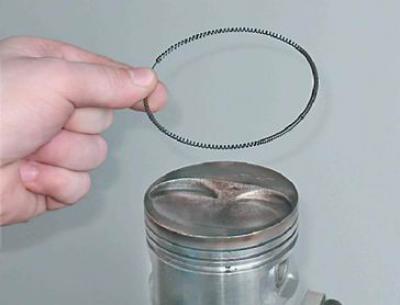

13. Снимаем маслосъемное кольцо.

. и его расширитель.

Предупреждение! Целесообразность замены колец зависит от степени износа цилиндров (см. “Поршень и шатун — замена”).

Установка

1. Тщательно очищаем поршень от нагара и отложений. Осматриваем поршень и шатун. Трещины на них недопустимы.

2. Новые кольца подбираем в соответствии с диаметром поршня — номинального или ремонтного размера. На кольцах номинального размера обозначения отсутствуют, ремонтные кольца увеличены в диаметре на 0,4 или 0,8 мм, и имеют маркировку “40” и “80” соответственно.

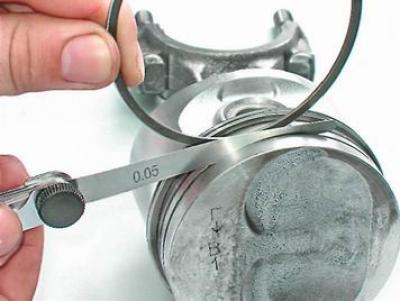

3. Перед установкой новых колец набором щупов измеряем зазор между поршневым кольцом и стенкой канавки, в которую кольцо будет установлено.

Если зазор превышает максимально допустимый, поршень подлежит замене.

Таблица 8.1.4. Допустимые зазоры между стенками канавок и поршневыми кольцами

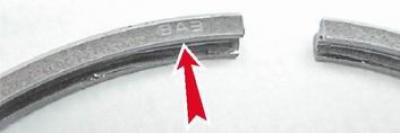

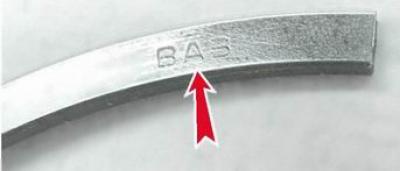

. и верхнее компрессионное кольцо устанавливаем надписью “ВАЗ” или “ТОР” вверх.

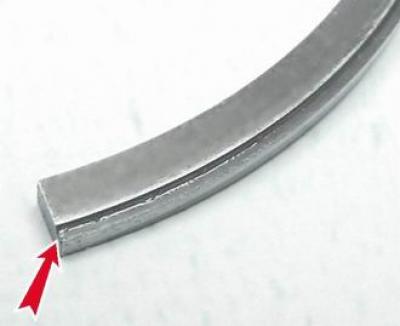

Нижнее компрессионное кольцо ориентируем таким образом, чтобы проточкой оно было направлено вниз.

4. Кольца надеваем на поршень следующим образом: раздвинув замок кольца (не более, чем это требуется для надевания кольца на поршень), заводим на поршень сначала замок, а затем тыльную часть кольца.

Новые кольца устанавливаем на поршень, начиная с расширителя маслосъемного кольца. После установки маслосъемного кольца, замок расширителя должен находиться развернутым на 180° относительно замка кольца.

После установки колец на поршень, разворачиваем их замками таким образом, чтобы замок верхнего компрессионного кольца располагался под углом 45° к оси поршневого пальца, замок нижнего компрессионного кольца разворачиваем на 180°, а замок маслосъемного кольца на 90° относительно замка верхнего компрессионного кольца.

5. Смазываем чистым моторным маслом поршень, кольца и внутреннюю поверхность цилиндра.

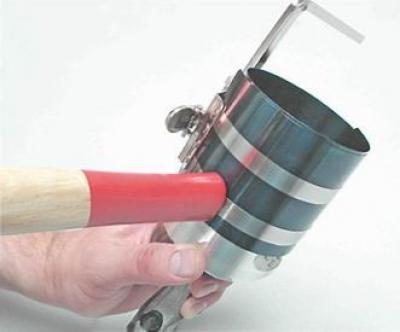

6. Надеваем оправку на поршень и обжимаем ею кольца, периодически слегка постукивая ручкой молотка по оправке для самоустановки колец.

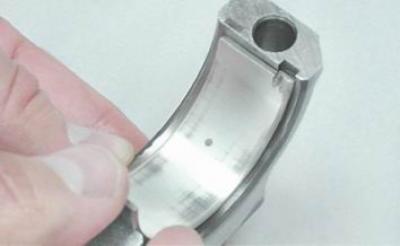

7. Вытираем насухо места установки вкладышей в шатуне и крышке и устанавливаем в нижнюю головку шатуна вкладыши.

8. Смазываем внутренние поверхности вкладышей и шатунную шейку коленчатого вала чистым моторным маслом. Поворачивая коленчатый вал, переводим шейку в крайнее нижнее положение.

9. Устанавливаем поршень на блок и ориентируем его так, чтобы стрелка на днище поршня была направлена в сторону шкива коленчатого вала (см. “Поршневые кольца и шатунные вкладыши — замена”).

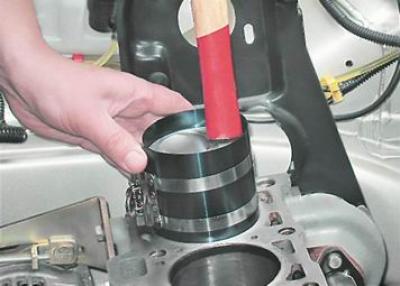

10. Прижимая оправку к блоку и постукивая ручкой молотка по днищу поршня, утапливаем его в цилиндр, одновременно следя за продвижением шатуна к шейке коленчатого вала.

11. Устанавливаем на шатун крышку в сборе с вкладышем и затягиваем гайки ее крепления моментом 43,3-53,5 Н·м (4,4-5,5 кгс·м).

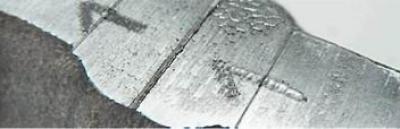

Предупреждение! Крышки шатунов не взаимозаменяемые. На шатуне и его крышке указан номер цилиндра, в который шатун должен быть установлен. На собранном шатуне цифры должны располагаться с одной стороны.

Кольца трех других поршней заменяем таким же способом.

После установки всех поршней собираем двигатель в последовательности, обратной разборке.

На любом автомобиле сальники коленвала герметизируют технические отверстия в двигателе, с одной стороны, не давая проникнуть внутрь грязи, с другой – препятствуя течи масла. Негерметичность сальников проявляется в потеках масла на корпусе блока цилиндров со стороны ремня ГРМ или задней части двигателя.

Замена сальников коленчатого вала считается одним из самых сложных видов ремонта ВАЗ 2114. Для установки переднего приходится снимать ремень ГРМ, заднего – коробку передач. В автосервисах такой ремонт обходится недешево, но без ямы и помощника проведение процедуры практически нереально.

Признаки негерметичности сальника коленвала

Основной признак, по которому обычные владельцы ВАЗ 2114 и малограмотные сервисмены «приговаривают» сальники, — это течь масла. Действительно, замасленный поддон и блок со стороны ГРМ – признак течи переднего сальника, а потеки в районе маховика – заднего. Но есть два «но».

Признаки утечки масла через передний сальник

Во-первых, течь масла может быть вызвана и другими причинами, а, во-вторых, негерметичность сальников может быть следствием более серьезной неисправности.

Среди распространенных причин течи масла в районе сальников:

  1. Датчик давления масла или кронштейн масляного фильтра: масло может капать с них на привод и разлетаться вокруг.
  2. Течь с заглушки масляного канала под кожухом ГБЦ.
  3. Течь с сальника распредвала.
  4. Особенность ВАЗ 2114 с мотором на 8 клапанов: отверстие первой с передней стороны двигателя шпильки коллектора проходит сквозь масляный канал. При замене прокладки на впуске эту шпильку нужно смазывать герметиком, иначе появится течь.

Часто проблемы с сальниками являются симптомами других неисправностей. Если вскоре после замены течь появляется снова, дело может быть в некачественной расходке, а может быть результатом следующих проблем:

  1. Забит сапун (актуально для двигателей ВАЗ 2114 с большим пробегом – более 200 тысяч километров), и сальник выдавливается картерными газами. Нелишним при замене будет снять клапанную крышку и прочистить фильтрующую сетку.
  2. Залегли кольца. Еще одна причина выдавливания масла через сальник. В этом случае дополнительными признаками будут неровная компрессия и течи масла с проверочного щупа.
  3. При люфте распредвала сальник может выдавливаться самим валом при нажатии сцепления. Один из самых печальных случаев: выход – капиталка двигателя.

Еще одной причиной течи с сальника может быть заливка низковязкостного масла. Соблюдайте рекомендации завода-изготовителя по маслам для ВАЗ 2114.

В любом случае вместе с заменой сальников лучше проверить состояние узлов, с которыми может быть связана их негерметичность.

Процесс замены

Замену переднего сальника при наличии некоторых автослесарных навыков можно выполнить самостоятельно.

  • снять защитные крышки картера и ГРМ;
  • совместить метки зажигания, чтобы не сбить работу механизма газораспределения;
  • снять ремень ГРМ;
  • демонтировать шкив и убрать ремень генератора;
  • снять шкив коленвала (понадобится съемник, не забудьте его приобрести);
  • удалить маслонасос (предварительно слить масло);
  • оценить состояние сальника (он может быть «дубовым» от времени или, наоборот, размякшим от масла);
  • запрессовать новый сальник головкой подходящего размера.
Читать еще:  Лучшие задние тормозные колодки на гранту

Запрессовка переднего сальника коленвала

Замена заднего сальника чрезвычайно трудоемкий процесс, который сопутствует проверке состояния важных узлов автомобиля – коленвала и деталей сцепления.

Настоятельно рекомендуем менять задний сальник коленвала на ВАЗ 2114 в нормальном автосервисе.

Процесс замены заднего сальника коленвала таков:

  • разделить двигатель и КПП;
  • снять сцепление и маховик;
  • вытащить старый сальник и запрессовать новый.

Попутно проверяем вал на люфт, изучаем состояние сцепления, после сборки двигателя стоит убедиться и в проходимости сапуна.

После замены понаблюдайте за работой автомобиля на холостых, убедитесь в отсутствии течей. Некоторое время постарайтесь не усердствовать с избыточным раскручиванием двигателя. Сальникам требуется время, чтобы «привыкнуть» к температурному режиму. Из-за высокого давления масла в системе их может выдавить снова.

Иногда случается так, что при работе на автомобиле есть необходимость в демонтаже коленчатого вала. И если автолюбитель с опытом сделает эту работу в течение часа, то для новичка подобная операция может стать настоящим открытием и сюрпризом. Ниже мы подробно опишем вам, как провести подобные работы правильно и в возможно короткий срок.

Видео снятия шкива коленвала

Причины демонтажа коленвала

Демонтаж коленчатого вала на ВАЗ-2114 может потребоваться в следующих случаях:

  • Причиной находящейся на первом месте чаще всего является замена ремня ГРМ и иных работ , которые так или иначе связаны с газораспределительным механизмом. Работы следует выполнять согласно регламенту, либо при выходе из строя механизма.
  • Ещё одной причиной демонтажа являются выход из строя сальников коленвала. Меняются они тогда, когда возникают подтёки масла в местах их установки.

Крепление шкива

На всех без исключения автомобилях ВАЗ-2114 шкив коленчатого вала фиксируется при помощи массивного болта, при снятии которого могут возникнуть проблемы.

Хорошо для фиксации подходит накидной изогнутый ключ.

  • В первую очередь это связано с его расположением, так как правильно и надёжно закрепить ключ, либо торцевую головку трудно.
  • Во-вторых, даже если ключ вам удалось расположить правильно, для его демонтажа придётся приложить максимум усилий. Это связано с тем, что на заводе его закручивают максимально сильно, чтобы избежать фактов самостоятельной раскрутки. Также не с лучшей стороны для его выкручивания может стать правая резьба, которая за время эксплуатации только завинчивала шкив сильнее и прикипание детали.

При выполнении работ по его снятию, лучше всего держать под рукой WD-40.

Инструмент для выполнения работ

Для того, чтобы выполнить работы было легче, необходимо подготовить следующий инструмент:

  • Домкрат.
  • Противооткатные упоры.
  • Монтировку и отвертки с плоским жалом.
  • Набор ключей.
  • Торцевые головки и удлинитель.

Подобные работы лучше всего проводить на подъёмнике, либо смотровой яме.

Пошаговый порядок снятия шкива коленвала на ВАЗ-2114

Перед тем как приступить к демонтажу шкива коленвала, необходимо выкрутить некоторые узлы и детали на ВАЗ-2114.

  1. Первым делом ставим автомобиль и обеспечиваем ему неподвижное состояние.
  2. Далее, ослабляем болт натяжения ремня генератора и полностью демонтируем стопорный.

Все болты указаны красными стрелками.

Отвёртку вставляем в отверстие, указанное меткой.

Когда маховик зафиксирован, можно переходить к работам по демонтажу шкива коленвала.

Метки указаны красными стрелками.

Проводить эту работу следует очень аккуратно.

Поддевать коленчатый вал удобнее монтировкой.

Выводы

После того, как шкив будет снят, можно приступать к установке новой детали, перед установкой которой посадочное место нужно будет смазать солидолом. На этом, работы можно считать законченными.

Как снять и открутить шкив коленвала на ВАЗ-2114?

Иногда случается так, что при работе на автомобиле есть необходимость в демонтаже коленчатого вала. И если автолюбитель с опытом сделает эту работу в течение часа, то для новичка подобная операция может стать настоящим открытием и сюрпризом. Ниже мы подробно опишем вам, как провести подобные работы правильно и в возможно короткий срок.

Видео снятия шкива коленвала

Причины демонтажа коленвала

Демонтаж коленчатого вала на ВАЗ-2114 может потребоваться в следующих случаях:

  • Причиной находящейся на первом месте чаще всего является замена ремня ГРМ и иных работ , которые так или иначе связаны с газораспределительным механизмом. Работы следует выполнять согласно регламенту, либо при выходе из строя механизма.
  • Ещё одной причиной демонтажа являются выход из строя сальников коленвала. Меняются они тогда, когда возникают подтёки масла в местах их установки.

Крепление шкива

На всех без исключения автомобилях ВАЗ-2114 шкив коленчатого вала фиксируется при помощи массивного болта, при снятии которого могут возникнуть проблемы.

Хорошо для фиксации подходит накидной изогнутый ключ.

  • В первую очередь это связано с его расположением, так как правильно и надёжно закрепить ключ, либо торцевую головку трудно.
  • Во-вторых, даже если ключ вам удалось расположить правильно, для его демонтажа придётся приложить максимум усилий. Это связано с тем, что на заводе его закручивают максимально сильно, чтобы избежать фактов самостоятельной раскрутки. Также не с лучшей стороны для его выкручивания может стать правая резьба, которая за время эксплуатации только завинчивала шкив сильнее и прикипание детали.

При выполнении работ по его снятию, лучше всего держать под рукой WD-40.

Инструмент для выполнения работ

Для того, чтобы выполнить работы было легче, необходимо подготовить следующий инструмент:

  • Домкрат.
  • Противооткатные упоры.
  • Монтировку и отвертки с плоским жалом.
  • Набор ключей.
  • Торцевые головки и удлинитель.

Подобные работы лучше всего проводить на подъёмнике, либо смотровой яме.

Пошаговый порядок снятия шкива коленвала на ВАЗ-2114

Перед тем как приступить к демонтажу шкива коленвала, необходимо выкрутить некоторые узлы и детали на ВАЗ-2114.

  1. Первым делом ставим автомобиль и обеспечиваем ему неподвижное состояние.
  2. Далее, ослабляем болт натяжения ремня генератора и полностью демонтируем стопорный.

Все болты указаны красными стрелками.

Отвёртку вставляем в отверстие, указанное меткой.

Когда маховик зафиксирован, можно переходить к работам по демонтажу шкива коленвала.

Метки указаны красными стрелками.

Проводить эту работу следует очень аккуратно.

Поддевать коленчатый вал удобнее монтировкой.

Выводы

После того, как шкив будет снят, можно приступать к установке новой детали, перед установкой которой посадочное место нужно будет смазать солидолом. На этом, работы можно считать законченными.

Шкив коленвала ВАЗ 2114: меняем самостоятельно

Несмотря на то, что шкив коленвала — элемент с колоссальным запасом прочности, практически не требующая ремонта или замены, иногда ее все таки приходится демонтировать. В сегодняшней статье мы расскажем о том, как снять шкив коленвала ваз 2114 и о том — для чего это делать.

Читать еще:  Замена бензинового фильтра ваз 2110

Шкив коленвала ваз 2114

Причины снятия коленчатого вала

Как правило, демонтировать шкив коленвала ваз 2114 приходится в трех основных случаях:

  1. При замене сальников вала (о том, что пришла пора их поменять, можно узнать по подтекам масла в местах их расположения).
  2. При ряде ремонтных работ, связанных с газораспределительным механизмом (например, при замене ремня).
  3. При замене самого шкива (правда, снимать его именно по этой причине приходиться довольно редко, ведь серьезный износ шкива — явление нечастое).

Но, как бы там ни было, а правильно снять в первый раз шкив, ничего не сломав и не потеряв — довольно сложно. Вызвано это рядом неудобств, например — труднодоступным расположением этой детали, которое вызывает значительное затруднение для откручивания крепежа (для этой операции наиболее удачно подходит накидной ключ большой длины либо торцевая головка с большим удлинителем).

Болт коленвала ваз 2114

Кроме этого, затяжку резьбы шкива на заводе производят посредством механических гайковертов с максимально допустимым усилием, дабы исключить самопроизвольное раскручивание. По понятным причинам, легко открутить «от руки» такой крепеж вряд-ли удастся (кроме этого, правая резьба во время работы двигателя работает в сторону затяжки, еще более усугубляя эту ситуацию).

Приступая к демонтажу шкива коленчатого вала следует обязательно запастись WD-40 или керосином — без них эта операция может окончиться неудачей.

Как правильно снять шкив

Как уже говорилось, шестерня коленвала ваз 2114 закреплена довольно серьезно, а потому к процессу демонтажа следует подготовиться основательно.

  • домкрат;
  • башмаки;
  • плоская монтировка;
  • набор ключей;
  • отвертки с плоским шлицем;
  • набор торцевых головок;
  • удлинитель для головок.

Саму операцию лучше всего выполнять на специальной площадке, оборудованной подъемником.

После того, как нужный инструмент подготовлен, рассмотрим — как открутить шкив коленвала на ваз 2114.

Фиксация маховика

Выполнять эту процедуру следует строго в указанной ниже последовательности, дабы избежать возможных ошибок и нечаянных повреждений механизмов авто:

  1. Установить автомобиль на площадку или эстакаду и зафиксировать его.
  2. Ослабить болт регулировки натяжения ремня генератора.
  3. Выкрутить стопорный болт генератора.
  4. Поднять машину при помощи домкрата.
  5. Демонтировать переднее правое колесо.
  6. Убрать ремень генератора.
  7. Зафиксировать маховик в неподвижном состоянии (лучше всего для этой цели применить отвертку, которую следует вставить в отверстие под заглушкой, расположенной с боковой стороны трансмиссии).
  8. Демонтировать ремень газораспределительного механизма (предварительно установив метки его положения).
  9. Пропитать на сколько это возможно резьбу крепежного болта шкива при помощи «ВэДэшки» или другого состава, активно влияющего на слой окислов (для большей надежности можно подождать некоторое время, после чего повторить процедуру еще раз).
  10. Надеть на крепежный болт подходящую головку с удлинителем и провернуть фиксирующий болт против часовой стрелки так, чтобы он сдвинулся с места (если сделать это усилием руки не удается, следует воспользоваться молотком или поленом, нанося аккуратные удары по удлинителю головки).
  11. Открутить крепежный болт (после того, как он будет удален, следует обратить внимание на присутствие шпонки, расположенной на валу. Она легко вынимается, поэтому ее следует сразу убрать в надежное место, дабы не потерять в процессе дальнейшего демонтажа).
  12. Снять шкив коленчатого вала при помощи специального съемника.

Шпонка коленвала

Обратная установка шкива производится точно также, но в обратной последовательности.

Прочитав порядок съема, некоторые водители могут задать вопрос — что делать, если в наличии специального съемника нет (тем более, что снимать шкив коленвала приходится крайне редко, поэтому такой инструмент можно найти далеко не в каждом гараже).

Выход из этой ситуации довольно простой — следует взять пару плоских монтировок (либо мощных отверток с плоским шлицем), которые следует аккуратно просунуть между коленчатым валом и его шкивом. Постепенно раскачивая этот инструмент взад и вперед, сначала стронуть шкив с места, а затем, продвинув его к краю вала, снять полностью.

Использование монтировки для снятия шкива

Перед тем, как приступить к демонтажу шкива коленвала при помощи монтировок, следует аккуратно обстучать сам шкив при помощи небольшого резинового либо деревянного молотка. Это позволит слегка стронуть его с места и избежать прикипания.

Как уже говорилось выше, установка старого (либо в случае замены — нового) шкива коленчатого вала производится точно в такой же последовательности, как и его съем.

Единственное, о чем следует помнить — перед тем, как приступить к установке этой детали, ее посадочное место следует обильно смазать солидолом либо другой близкой по консистенции смазкой, а затяжку крепежного болта следует выполнять с максимально возможным усилием.

Полезное видео

Дополнительную полезную информацию по данному вопросу вы сможете получить из видео ниже:


Как открутить шкив коленвала на ВАЗ 2114 своими руками?

Часто при ремонте автомобиля необходимо снять шкив коленвала ВАЗ 2114. Опытный автомобилист выполняет эту операцию за четверть часа, а вот начинающий сталкивается порой со множеством проблем при снятии. В статье дана подробная инструкция, как снять шкив коленчатого вала ВАЗ 2114, а также видео, в котором можно увидеть процесс снятия.

Зачем нужно скручивать шкив коленвала?

Демонтаж шкива коленвала выполняется по разным причинам.

Шкив коленчатого вала

Чаще всего его приходится снимать при замене ремня ГРМ или замене уплотнительных сальников коленвала. Обычно ремень меняется либо согласно регламенту, либо с выявлением дефектов, требующих его замены. Сальники меняются при возникновении масляных подтеков из-за износа изделий.

На ВАЗ 2114 шкив коленвала крепится с помощью болта. Во время снятия возникает проблема при откручивании крепежного болта. Во-первых, к нему неудобно добираться. Во-вторых, на заводе его всегда очень сильно закручивают, чтобы он не открутился в дороге. Если крепежный элемент открутится во время движения, это может привести к дорогостоящему ремонту. Во время эксплуатации благодаря правой резьбе затяжка усиливается. Кроме того, имеет место коксование и прикипание детали. Таким образом, иногда болт очень тяжело сорвать.

Инструменты

Для успешного выполнения демонтажа шкива коленвала ВАЗ 2114 и замены расходников следует приготовить следующие инструменты:

  • стандартный набор ключей;
  • домкрат;
  • опору или пенек;
  • торцевую головку;
  • удлинитель;
  • съемник для шкива;
  • монтировку, отвертки.

Работы удобнее проводить на подъемнике или канаве для осмотра.

Читать еще:  Как сделать высоковольтные провода нулевого сопротивления

Этапы работы

Для того чтобы снять шкив коленвала на ВАЗ 2114, нужно демонтировать некоторые детали и узлы. Весь процесс снятия диска коленчатого вала состоит из следующих шагов:

  1. Сначала для демонтажа ремня генератора нужно выкрутить стопорный болт и ослабить болт натяжения.
  2. Далее необходимо поднять перед машины и демонтировать правое переднее колесо.
  3. В верхней части моторного отсека ВАЗ 2114 следует снять воздушный фильтр, грязевой щиток мотора.
  4. Далее снимаем ремень генератора.
  5. Чтобы зафиксировать маховик от проворачивания, нужно открыть заглушку с боковой стороны сцепления ВАЗ 2114. Затем вставить отвертку или монтировку в открывшийся проем между зубьями маховика.

Фиксируем маховик и откручиваем болт

  • Далее переходим к откручиванию крепления. Чтобы легче было открутить, нужно на резьбовое соединение нанести специальные жидкости, которые разъедают коррозию. Для этого подойдет специальная смазка WD, тормозная жидкость, уксусная эссенция.
  • Затем накидывается головка ключа и с помощью рычага проворачивается против хода часовой стрелки так, чтобы сорвать болт со своего первоначального положения.

    Надеваем головку на болт
    Если открутить крепежный элемент руками не удалось, можно воспользоваться стартером.

    Откручиваем болт крепления

  • Упереть рычаг, идущий от головки, в лонжерон или в пол по ходу движения вала, а затем провернуть стартер несколько раз, придав коленчатому валу импульс вращения.
  • Открутив крепежный элемент, нужно снять шкив коленвала. Он удерживается шпонкой и так просто его трудно снять. Можно воспользоваться специальным приспособлением с лапками, которые охватывают края диска.
  • При отсутствии съемника можно воспользоваться монтировками или отвертками, вставив их между коленвалом и шкивом с каждой стороны, постепенно сдвигая снимаемую деталь от вала. Точку прикосновения следует выбирать ближе к коленчатому валу.
  • Перед снятием диска желательно обстучать деревянным молотком, чтобы избежать возможного перекоса. Демонтировать деталь следует аккуратно, чтобы не повредить шпонку и паз.
  • После выполнения необходимой замены при обратной установке шкива коленвала посадочные места следует обработать солидолом, чтобы детали надевались без усилий. Таким образом, можно избежать перекосов.

    Видео «Замена сальника коленчатого вала на автомобиле ВАЗ»

    В этом видео можно видеть, как открутить гайку крепления и демонтировать шкив коленвала.

    Как снять и открутить шкив коленвала на ВАЗ-2114?

    HTTP/1.1 200 OK Date: Sun, 02 Feb 2020 08:06:32 GMT Content-Type: text/html; Transfer-Encoding: chunked Connection: close Set-Cookie: __cfduid=d62c74a3c6559f370a5264252121f5afe1580630792; expires=Tue, 03-Mar-20 08:06:32 GMT; path=/; domain=.remontvazov.com; HttpOnly; SameSite=Lax; Secure X-Pingback: https://remontvazov.com/xmlrpc.php Link: ; rel=»https://api.w.org/» Link: ; rel=shortlink Vary: Accept-Encoding CF-Cache-Status: DYNAMIC Expect-CT: max-age=604800, report-uri=»https://report-uri.cloudflare.com/cdn-cgi/beacon/expect-ct» Server: cloudflare CF-RAY: 55eaaa94cbccc2d6-FRA

    Шкив коленвала ВАЗ 2114: меняем самостоятельно

    Ремонт и Тюнинг ВАЗ

    • Ремонт ВАЗ
    • ВАЗ 2114
    • Двигатель
    • Причины снятия коленчатого вала
    • Как правильно снять шкив
    • Полезное видео

    Несмотря на то, что шкив коленвала — элемент с колоссальным запасом прочности, практически не требующая ремонта или замены, иногда ее все таки приходится демонтировать. В сегодняшней статье мы расскажем о том, как снять шкив коленвала ваз 2114 и о том — для чего это делать.


    Шкив коленвала ваз 2114

    Инструменты

    Для успешного выполнения демонтажа шкива коленвала ВАЗ 2114 и замены расходников следует приготовить следующие инструменты:

    • стандартный набор ключей;
    • домкрат;
    • опору или пенек;
    • торцевую головку;
    • удлинитель;
    • съемник для шкива;
    • монтировку, отвертки.

    Работы удобнее проводить на подъемнике или канаве для осмотра.



    Признаки выхода из строя генератора

    Существует несколько признаков, по которым водитель может определить, что генератор ваз 2114 неисправен.

    Вот основные из них:

    • соответствующая лампа на панели приборов сигнализирует о том, что зарядка на АКБ не идет;
    • недостаточная либо избыточная зарядка аккумулятора;
    • слабый свет фар и плохая работа дворников (при работающем моторе);
    • излишне яркий свет фар;
    • электролита в АКБ закипает;
    • появление в генераторной установке посторонних шумов.



    Этапы работы

    Для того чтобы снять шкив коленвала на ВАЗ 2114, нужно демонтировать некоторые детали и узлы. Весь процесс снятия диска коленчатого вала состоит из следующих шагов:

    1. Сначала для демонтажа ремня генератора нужно выкрутить стопорный болт и ослабить болт натяжения.
    2. Далее необходимо поднять перед машины и демонтировать правое переднее колесо.
    3. В верхней части моторного отсека ВАЗ 2114 следует снять воздушный фильтр, грязевой щиток мотора.
    4. Далее снимаем ремень генератора.
    5. Чтобы зафиксировать маховик от проворачивания, нужно открыть заглушку с боковой стороны сцепления ВАЗ 2114. Затем вставить отвертку или монтировку в открывшийся проем между зубьями маховика.


    Фиксируем маховик и откручиваем болт

  • Далее переходим к откручиванию крепления. Чтобы легче было открутить, нужно на резьбовое соединение нанести специальные жидкости, которые разъедают коррозию. Для этого подойдет специальная смазка WD, тормозная жидкость, уксусная эссенция.
  • Затем накидывается головка ключа и с помощью рычага проворачивается против хода часовой стрелки так, чтобы сорвать болт со своего первоначального положения.
    Надеваем головку на болт
  • Если открутить крепежный элемент руками не удалось, можно воспользоваться стартером.
    Откручиваем болт крепления
  • Упереть рычаг, идущий от головки, в лонжерон или в пол по ходу движения вала, а затем провернуть стартер несколько раз, придав коленчатому валу импульс вращения.
  • Открутив крепежный элемент, нужно снять шкив коленвала. Он удерживается шпонкой и так просто его трудно снять. Можно воспользоваться специальным приспособлением с лапками, которые охватывают края диска.
  • При отсутствии съемника можно воспользоваться монтировками или отвертками, вставив их между коленвалом и шкивом с каждой стороны, постепенно сдвигая снимаемую деталь от вала. Точку прикосновения следует выбирать ближе к коленчатому валу.
  • Перед снятием диска желательно обстучать деревянным молотком, чтобы избежать возможного перекоса. Демонтировать деталь следует аккуратно, чтобы не повредить шпонку и паз.
  • После выполнения необходимой замены при обратной установке шкива коленвала посадочные места следует обработать солидолом, чтобы детали надевались без усилий. Таким образом, можно избежать перекосов.



    Установка

    1. Тщательно очищаем поршень от нагара и отложений. Осматриваем поршень и шатун. Трещины на них недопустимы.

    2. Новые кольца подбираем в соответствии с диаметром поршня — номинального или ремонтного размера. На кольцах номинального размера обозначения отсутствуют, ремонтные кольца увеличены в диаметре на 0,4 или 0,8 мм, и имеют маркировку «40» и «80» соответственно.

    3. Перед установкой новых колец набором щупов измеряем зазор между поршневым кольцом и стенкой канавки, в которую кольцо будет установлено.

    Если зазор превышает максимально допустимый, поршень подлежит замене.

    Источники:

    http://litezona.ru/kak-snjat-kolenval-na-vaz-2114/
    http://carfrance.ru/kak-snyat-shkiv-kolenvala-na-vaz-2114/
    http://remontvazov.com/shkiv-kolenvala-vaz-2114
    http://avtozam.com/vaz/2114/kak-otkrutit-shkiv-kolenvala/
    http://prometey96.ru/ustrojstvo/shkiv-kolenvala-vaz-2114.html

    голоса
    Рейтинг статьи
    Ссылка на основную публикацию
    Статьи c упоминанием слов:
