Как сделать бесшумные замки на ниву

Как сделать бесшумные замки на ниву

Что хочется сделать, увидев новую машину, созданную в родном отечестве? Правильно, проверить, как закрываются /открываются двери. Двери в нашей любимой Ниве закрываются с грохотом. Чтобы это поправить, нужно пару выходных и прямые руки. Приступим.

Для начала пара замечаний.

1. Имплантированные замки от 2108 закрываются на один щелчок. Это, наверное, плохо и влияет на пассивную безопасность. Хотя как, я так и не понял. В принципе, можно сделать и на два щелчка, но меня все устраивает. Но все-таки я рассчитываю поставить концевики и зубильный колокольчик, сигнализирующий о том, что дверь не закрыта (при включенном зажигании и если не включена задняя передача КПП).
2. Защелку замка надо подвергать изменениям, родную конструкцию сохранить не удалось. Также небольшим изменениям подвергся и внутренний механизм замка.
3. Зато не трогаем дверь и кузов, в любой момент можно установить родные механизмы (а зачем?).

Итак, был куплен комплект «бесшумных» защелок передних дверей 2108. Некоторые продавцы называют их шоколадками, во фантазия у людей! Завидую.

Также были куплены два механизма замков. Еще потребуется 120 см тросика диаметром 1.5-2 мм. Что еще потребуется, будем вспоминать по ходу. Опишу инсталляцию в водительскую дверь.

Теперь надо изготовить несколько токарных изделий.

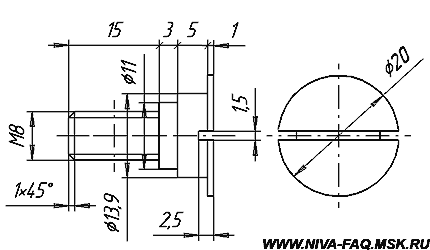

Это винт. На один замок их требуется 2 шт. Материал Сталь 40 ГОСТ 1050-88 или Сталь 45 ГОСТ 1050-88. Покрытие, воронение или кадмирование, приветствуется.

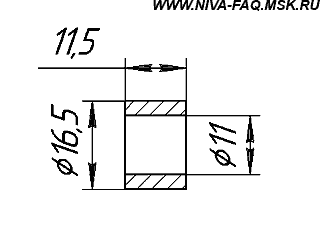

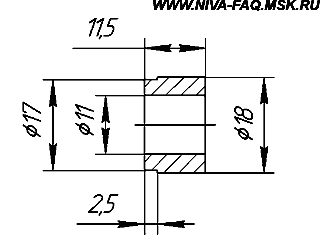

Это втулки. Материал и обработка как у винтов. Cлева втулка1, справа втулка2.

Фиксатор. Обработка не требуется, т. к. будет окрашен.

Еще потребуется изготовить две втулки из фторопласта: D=10, d=8, L=12.

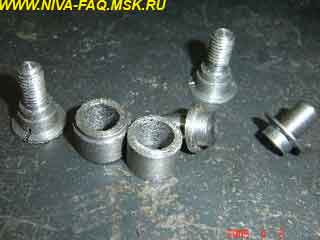

Обратите внимание, что это тестовые экземпляры и выточены они из мягкой стали Ст4 и без обработки.

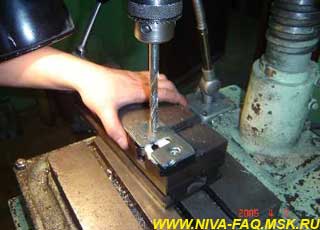

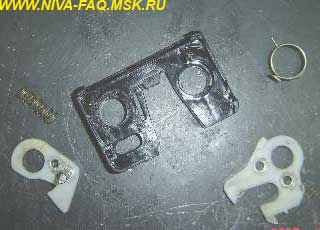

Далее начинаем разбирать защелку. Высверливаем втулки (они нам не понадобятся):

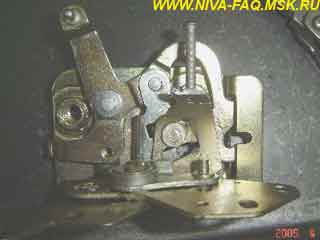

Далее готовим механизм замка. Сначала отпиливаем флажок (или как он там. ) и рычаг тяги наружной ручки по красной линии. Далее в этом рычаге сверлим отверстие Ø3.2 и режем резьбу М4:

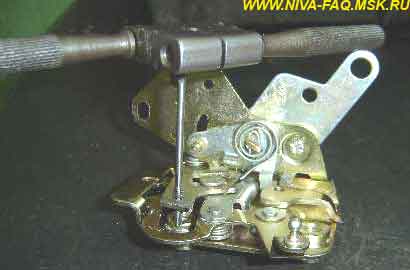

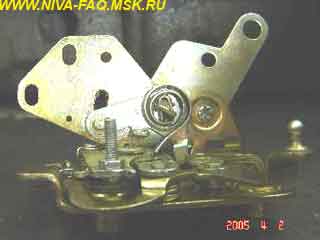

Затем отгибаем рычаг и завинчиваем с внутренней стороны винт М4 длиной 10..12 мм (ну не помню) На фото слишком длинный винт, его пришлось срезать. Потом навинчиваем контргайку:

Спиральную пружину (видна на правом фото) можно снять. Тогда усилие открывания изнутри уменьшится. Случайное открывание исключено.

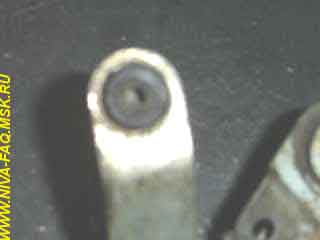

Выбиваем штифт рычага внутренней ручки. Надфилем растачиваем канавку штифта на 4. 6 мм:

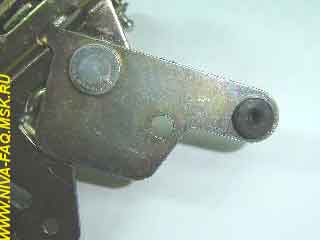

Снимаем со штатного замка втулку внутреннего фиксатора и запрессовываем ее в наш объект:

С замком пока все. Изготавливаем пластину со штырем-фиксатором. Распечатываем на самоклеящейся бумаге заготовку пластины, приклеиваем на листовую сталь 1.5 мм. Обрабатываем по контуру:

Читать еще:  Лада гранта 2020 года новая модель цена

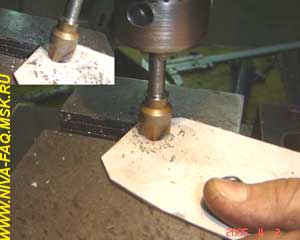

Далее керним отверстия Ø6 и центральное Ø11, сверлим и зенкуем отверстия Ø6. Затем доводим лунки винтом с потайной головкой:

Винты не должны выступать из лунок.

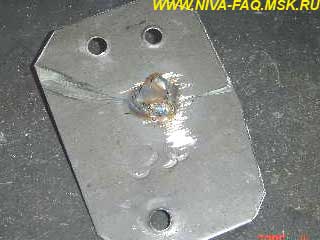

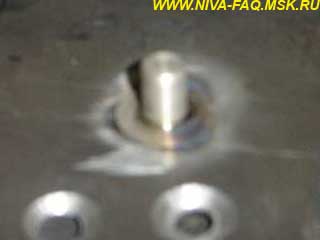

Вставляем в полученную пластину фиксатор и обвариваем в трех точках с обратной стороны:

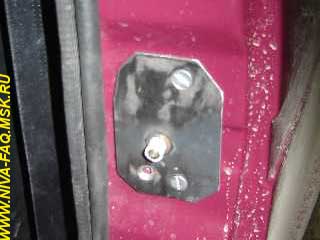

Ставим пластину в дверной проем. Пластину надо предварительно покрасить и запрессовать на клей фторопластовую втулку фиксатора. На фото пластина не окрашена, прихвачена двумя винтами и машина грязная:

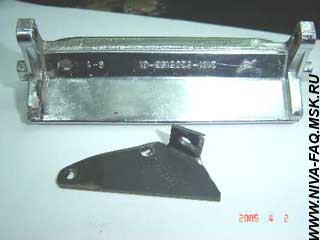

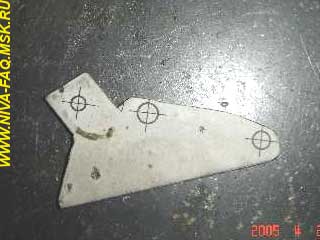

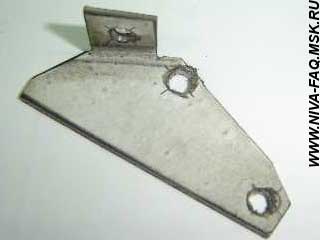

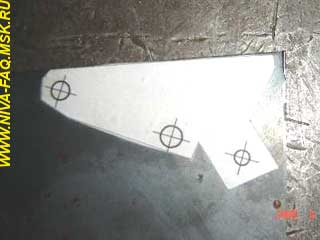

Теперь будем заниматься приводом наружного открывания. Он состоит из качалки и тяги. Качалку изготавливаем аналогично пластине, т. е. распечатываем, обрубаем, сверлим, и загибаем. Материал – сталь 1.5 мм. Вот этапы:

Сверлим в ручке отверстие Ø4, собираем ручку с качалкой. На фото – винт М4 с двумя гайками. Затем ставим ручку на место:
