Как проверить реле на работоспособность без тестера

Как прозвонить реле и проверить его на работоспособность

Электромеханические устройства хоть и считаются надёжными, но со временем приходят в негодность. Не является исключением и реле. Проверить его на работоспособность можно несколькими способами. Наиболее удобным и быстрым из них является прозвонка с использованием измерительного прибора — мультиметра. Чтобы правильно выполнить проверку, нужно не только уметь пользоваться тестером, но и понимать суть устройства реле.

Конструкция коммутационного прибора

Электрическое реле — это устройство, предназначенное для использования в качестве коммутатора. Оно умеет соединять или разъединять электрическую цепь в зависимости от приходящего на него управляющего сигнала. Линия, которая подключена к элементу, называется управляемой, а та, по которой на него поступает команда — управляющей.

Используются реле при автоматизации различных операций. Они с успехом справляются с управлением различного рода сигналами, защитой электрооборудования. Их применяют в охранных и отопительных системах, звукотехнике, то есть везде, где необходимо автоматическое переключение режимов работы при изменении каких-либо параметров.

При поиске и устранении различных неисправностей в технике одним из этапов ремонта является проведение теста переключающего элемента. Делают это с помощью измерителя величин. Но перед тем как проверить реле на работоспособность мультиметром, следует знать, как оно устроено и понимать принцип его действия.

Принцип работы

Реле — это электромагнит, состоящий из контактной группы, якоря и катушки индуктивности. Все детали устанавливаются на основание и помещаются в закрытый корпус. Монтируются элементы следующим образом: сверху сердечника магнитной системы размещается якорь (ярмо). Удерживается он в начальном положении с помощью пружины и представляет собой подвижную пластинку Г-образной формы.

К нижнему плечу передачи крепится группа пластин с контактами, при этом напротив них устанавливается такое же число контактных оснований. Каждый пластинчатый контакт выводится наружу из корпуса, образуя выводы устройства.

Принцип действия электронного приспособления заключается в способностях электромагнитного поля воздействовать на проводящие предметы. При подаче напряжения на выводы обмотки через неё начинает протекать ток. Когда его значение достигает определённой величины, в обмотке возникают две силы (электродвижущая и магнитная), заставляющие якорь прижиматься к поверхности катушки, преодолевая силу пружины.

Одновременно с этим двигается и плечо с закреплёнными контактными пластинами, выгибая их таким образом, что они разрывают контакт с подсоединённой группой. В результате возникает электрический контакт. В случае подключения к выводам этих пластин линия замыкается.

В зависимости от конструкции начальное положение может быть как замкнутым, так и разомкнутым, поэтому в реле второго типа после подачи напряжения произойдёт размыкание линии. Как только сигнал необходимой амплитуды будет снят с выводов обмотки реле, контакты прибора вернутся в первоначальное состояние.

Виды и характеристики

Электрические релейные элементы различаются по количеству выводов и форме, но их суть остаётся одинаковой — подключение или отключение нагрузки от сигнальной линии. По виду физических процессов, которые приводят к перекоммутации, реле разделяют на следующие виды:

• нейтральные — не зависят от полярности сигнала, поданного на управляющие выводы;
• поляризованные — в них положение контактов зависит от направления тока;
• магнитоэлектрические — реагируют только на постоянный ток;
• ферродинамические — в их конструкции используются ферромагнитные сердечники, усиливающие магнитный поток;
• индукционные — основаны на связи между изменяющимся магнитным потоком и индуцированным током в проводнике;
• тепловые — реагируют на тепло, появляющееся при прохождении тока через пластины и изменяющее их форму;
• электронные — в них используется свойство p-n перехода проводить ток только в одном направлении (диод).

Также устройства разделяются по типу контактов, которые могут быть трёх типов: нормально замкнутыми, нормально разомкнутыми и перекидными. Как и любой электромеханический прибор, реле характеризуется своими техническими параметрами, определяющими работу и назначение устройства. Конечно, все параметры реле проверить мультиметром будет невозможно, но с его помощью точно можно определить работоспособность переключателя. К основным характеристикам прибора относят:

• обмоточное напряжение — это значение амплитуды сигнала, при котором реле переходит из одного устойчивого состояния подключения контактов в другое;
• ток коммутации обозначает наибольшее значение тока, которое может пропустить через себя реле, не изменив своих параметров;
• номинальное напряжение разделяется на значения, соответствующие переменному и постоянному уровню сигнала, обозначает максимальную разность потенциалов, появление которой допустимо на подключённых к нагрузке выводах;
• рабочая частота — это количество переключений, которое может выполнить прибор за единицу времени;
• износостойкость определяется механической надёжностью контактных групп, измеряется в циклах;
• время срабатывания характеризуется интервалом, в течение которого изменяется положение контактных групп после прихода управляющего сигнала.

Подготовка к проверке

Перед тем как приступить к диагностике, важно определиться с назначением выводов у проверяемого элемента. Для этого можно воспользоваться даташитом на прибор, то есть документацией, выпущенной производителем. В ней всегда описываются характеристики и схема устройства.

Нередко схема устройства реле представлена и на самом элементе. В этом случае управляющие контакты изображаются точками, соединёнными катушкой индуктивности, а переключающие — прямыми линиями с пунктиром, указывающими на их возможное положение. Правда, выводы для подачи питания могут рисоваться и в виде прямоугольника с выходящими из середины его боковых сторон прямыми отрезками, управляемыми, как обычный механический переключатель.

Но даже если такой схемы нет, то можно попробовать оценить контакты визуально (управляющие выводы делаются цветом немного светлее). Если реле впаяно в схему, то по плате несложно будет отследить общую шину и дорожки питания. При этом на текстолите часто подписываются контакты, а по принципиальной схеме можно будет определить их назначение.

Чтобы проверить реле тестером, можно использовать как цифровой, так и аналоговый прибор. Но из-за удобства использования предпочтение лучше отдать первому. Настройка или специальная подготовка приборов не потребуется. Единственное, на что следует обратить внимание, так это на состояние элемента питания мультиметра. В цифровом тестере на экране не должен светиться значок замены батарейки, а в аналоговом варианте при закорачивании двух измерительных проводов друг на друга стрелка должна устанавливаться напротив нуля.

Кроме тестера для проведения комплекса измерений понадобится регулируемый блок питания. Для того чтобы получить правильные результаты проверки, реле необходимо выпаять из схемы. Связанно это с возможным шунтированием её выводов как активными, так и пассивными радиоэлементами, поэтому с помощью блока питания и подаётся напряжение на выводы в автономном режиме. Проверка реле происходит в несколько этапов, при которых тестируется:

• обмотка;
• нормально замкнутое состояние;
• нормально разомкнутое положение.

Диагностика обмотки

Обмотка электромеханического реле представляет собой катушку индуктивности, то есть проволоку, намотанную по спирали на сердечник. Она имеет определённое сопротивление, которое можно высчитать, используя закон Ома: R = U / I, где ток и напряжение берутся максимально возможными для подачи на устройство. В любом случае значение сопротивления катушки должно находиться в пределах от десятков до сотен ом. Но для твердотельного реле этот показатель может составлять и единицы килоом.

Это положение и используется для проверки целостности катушки. Её тестирование можно представить в виде следующей последовательности действий:

1. Мультиметр переключается в режим прозвонки сопротивлений. Для этого галетный переключатель устройства переводится в область, обозначенную на приборе символом Ω, причём диапазон ставится около двух килоом.
2. Один измерительный провод подключается к гнезду, подписанному как V/Ω, а второй — в COM.
3. Щупами проводов прикасаются к выводам реле, соответствующим управляющим контактам.
4. По отклонению стрелки или появившемуся числу узнаётся сопротивление обмотки.

Необходимо отметить, что катушка электромеханического реле может быть защищена диодом, поэтому в зависимости от смены полярности приложенных щупов значение сопротивления может изменяться. Большое сопротивление между управляющими выводами будет соответствовать обрыву катушки или указывать на деградацию места соединения проволоки с контактным выводом.

Тестирование контактных групп

Чтобы прозвонить реле мультиметром, проверку переключающих контактов проводят в 2 этапа. На первом измеряется их сопротивление в автономном режиме, а на втором — при подаче напряжения на обмотку реле, поэтому для диагностики устройства дополнительно понадобится источник питания. В соответствии с техническими характеристиками реле на блоке напряжений устанавливают амплитуду и форму сигнала, приближённые к требуемым для срабатывания коммутирующего элемента.

Например, если прибор рассчитан на работу от постоянного напряжения 36 вольт, то на источнике можно выставить любое значение в интервале от 30 до 40 вольт. Теоретически переключение сможет сработать даже и от 12 вольт, но такой контакт будет ненадёжным, хотя это сугубо индивидуально для каждой модели реле. А вот превышать значения необходимо с осторожностью, так как всегда существует риск спалить обмотку устройства.

Если тестер цифровой, то он переключается в режим прозвонки диода. Обозначается эта область на измерителе значком -|>| -))). Аналоговый прибор является стрелочным, он выставляется на омный предел измерения сопротивлений.

Измерительные провода вставляются в гнёзда тестера V/Ω и COM. Они должны быть замкнутыми друг с другом или разомкнутыми. В первом случае цифровой мультиметр издаст сигнал, а на аналоговом приборе стрелка отклонится в сторону нуля. При разомкнутом состоянии стрелочный прибор покажет бесконечность, а на экране цифрового загорится цифра 1.

Затем на управляющие контакты подаётся напряжение с источника сигнала. При этом на электромеханическом переключателе можно будет услышать характерный щелчок. Как только питание будет подано, ситуация при исправном реле должна измениться на противоположную: когда напряжения на обмотке нет, нормально разомкнутые группы не должны быть соединены между собой, а нормально замкнутые, наоборот, соединены. Так проверяется состояние каждой группы контактов.

Для проверки твердотельного реле мультиметр также переключается в режим прозвонки диода. При прикасании щупов тестера прибор подаст на устройство небольшое напряжение. Если реле повреждено, то на экране мультиметра отобразится ноль, в случае же исправности — число 0,7 или 0,5, соответствующее значению p-n перехода.

Проверка реле регуляторов с помощью тестера

Электромагнитное реле – это электромеханическое устройство, которое при воздействии на него тока замыкает или размыкает механические контакты. А те, в свою очередь, замыкают электрическую цепь, обычно с большими токами, по сравнению с управляющим сигналом.

Принцип действия

По существу реле – это электромагнит. Когда на катушку подается управляющее напряжение, то стержень притягивает якорь, производя, таким образом, переключение цепи.

Реле бывают трех видов:

• с нормально замкнутыми контактами;
• с нормально разомкнутыми;
• перекидывающиеся.

При подаче управляющего сигнала на устройство с нормально замкнутыми коннекторами, они размыкаются, при отсутствии сигнала замыкаются. У реле с разомкнутыми коннекторами все наоборот. Напряжение на обмотке присутствует, клеммы замыкаются, отсутствует – размыкается.

В перекидывающихся моделях имеется две группы коннекторов, одни нормально замкнутые, другие нормально разомкнутые. У них имеется общая клемма. При подаче тока на обмотку контакты переключаются с одного положения на другое.

Проверка работоспособности

На корпусе каждого реле изображена схема с номерами контактов и номиналом управляющего напряжения. Прямоугольник с выводами 85 и 86 означает катушку. Поэтому при измерении параметров обмотки нужно подключаться к ним. Другие выводы с номерами 30, 87 и 87а (88) являются ключом переключения внешней цепи.

Как тестер реле регуляторов и любого другого электромагнитного реле удобно использовать цифровой мультиметр. Это связано с тем, что он может измерять ток, напряжение и сопротивление.

Так как работоспособность устройства зависит в первую очередь от исправности обмотки, проверка начинается с измерения сопротивления катушки. Его значения лежат в пределах от нескольких десятков Ом до нескольких сотен Ом.

Для этого мультиметр переключателем переводим в режим измерения сопротивления. К выводам 85, 86 подсоединяем измерительные щупы, снимаем показания. Если сопротивление в пределах нормы, то надо проверить состояние управляемых выводов.

В реле с нормально замкнутыми контактами 30 и 87, при измерении сопротивления между ними, мультиметр должен показать 0 Ом. С нормально разомкнутыми контактами 30 и 87 сопротивление между ними должно быть равно бесконечности. При подаче управляющего напряжения на выводы катушки 85 и 86 все должно поменяться с точностью наоборот.

Иногда известен только ток срабатывания, тогда измеряется сопротивление катушки. После этого показания мультиметра умножаются на ток срабатывания, и получается управляющее воздействие обмотки. Затем, подавая вычисленное напряжение, можно проверять контактную группу, как было описано выше.

На обмотку реле переменного тока можно подавать только переменное напряжение.

После проверки реле, если есть потребность и возможность регулировки контактов сделайте это. В противном случае – замените весь прибор. Его установку и извлечение нужно осуществлять при отключенном питании устройства.

Применение в автомобиле

Наиболее часто с коммутационными устройствами приходится сталкиваться автомобилистам. Речь идет о реле регулятора генератора (стартера). О нем вспоминают, когда двигатель перестает заводиться и выясняется, что аккумулятор разряжен. Одной из причин этого является неисправность регулятора.

На старых автомобилях для поддержания постоянства напряжения использовался регулятор, состоящий из трёх устройств — стабилизатора напряжения, ограничителя тока и реле обратного тока. Регулятор не позволяет аккумулятору перезаряжаться, что продлевает срок его службы.

Он бывает встроенный в щеточный блок стартера или выполняется как отдельный модуль. Его неисправность может перезарядить или не дозарядить аккумулятор. В первом случае будут видны потеки на корпусе, начнет выкипать электролит, что приведет к падению напряжения ниже 12 вольт. Во втором значения изначально будут ниже допустимого. Как результат, двигатель не заведется.

Проверка регулятора стартера

Чтобы проверить реле регулятор стартера, не снимая его с автомобиля, можно воспользоваться мультиметром, прозвонить все подходящие к нему провода. Для этого они предварительно отключаются от регулятора. Мультиметр переводится в режим измерения сопротивления, проверяются отключенные провода.

Если все в норме, то проводники возвращают на место. Замеряется напряжение на клеммах аккумулятора при выключенном двигателе. Мультиметр переводится в режим измерения постоянного напряжения в диапазоне от 0 до 20 Вольт. Щупы цепляются к клеммам аккумулятора. Прибор должен показывать 12,2-12,7 V.

Если 12 вольт и ниже, то его надо подзарядить.

Затем двигатель надо завести и снова проверить с теми же измерениями. Если напряжение в диапазоне 13,2-14 V, то это норма. Добавляем обороты двигателя до 2000 в минуту и опять замеряем. В норме мультиметр должен показывать в пределах 13,6-14,2 V. Еще добавляем оборотов до 3500 в минуту.

Снимаем показания. Они не должны превышать 14,5 Вольта. Если значение не меняется и остается 12,7 Вольт, как при выключенном двигателе или даже уменьшается, значит, неисправен реле регулятор. Поэтому его нужно заменить. При превышении 14,5 Вольт регулятор также надо поменять.

Иногда возникает вопрос, как проверить реле мультиметром, если нет доступа к регулятору. Тогда надо его снять, а для проверки необходимо иметь в дополнение к тестеру зарядное устройство с регулятором напряжения и лампочку.

Из них собирается следующая схема. Зарядка подключается к входным клеммам регулятора, а лампочка к выходным (толстым). Мультиметром контролируется напряжение на входе регулятора. Зарядкой меняем напряжение в пределах от 12 до 15 вольт. Лампочка должна погаснуть при 14,5 вольтах. Если этого не произошло, регулятор неисправен и подлежит замене.

Проверка втягивающего реле

Когда аккумулятор заряжен, а двигатель не заводится, то нужно проверить стартер.

Если генератор крутится, а двигатель нет, то в таких случаях обязательно делается проверка втягивающего реле электродвигателя и бендикса. Для этого необходимо снять стартер. После этого зачищают все контакты, и мультиметром измеряют сопротивление обмотки реле.

Если значение равно бесконечности, то обмотка перегорела. В этом случае необходимо перемотать катушку или заменить ее. Прибор показывает несколько десятков Ом, значит, обмотка цела.

Затем проверяется ее работоспособность. Плюсовую клемму аккумулятора с помощью прикуривателя присоединяют к соответствующей клемме реле. А минус подключают к корпусу стартера. Должен быть слышен щелчок, тогда устройство исправно, иначе его нужно разобрать и проверить механическую часть.

Как прозвонить реле мультиметром. Как работает реле

Реле — хитрая электродеталь. Оно обеспечивает замыкание цепи по сигналу — то есть подали напряжение на реле, реле замкнуло цепь. При этом через реле могут протекать серьёзные токи, а на управляющем контакте ток будет минимальным, достаточным только для сработки катушки реле.

Как работает реле

Для простоты возьмём автомобиль. В нём только постоянный ток напряжением 12 В. Один провод — плюс, другой — если он вообще есть — масса. То есть в качестве минусового провода работает сам кузов автомобиля. Там, где электроприборы изолированы от кузова, есть и массовый или минусовой провод.

Чтобы прозвонить реле, надо хотя бы в общих чертах понимать, как оно работает. Четырёхконтактное реле ставится в разрыв плюсового провода. Провод подключается к контактам 30 и 87. А контакты 85 и 86 — управляющие. Если на них подать достаточный ток, катушка, которая стоит в разрыве цепи 85-86, замкнёт цепь 30-87 механическим способом.

Для 5-контактного реле всё справедливо, но реле одновременно замыкает цепь 30-87 и размыкает цепь 88-87. Так может, например, обеспечиваться реверс электродвигателя.

Как прозвонить реле

Готовим мультиметр. Ставим его в режим измерения сопротивления на 200 Ом. Замыкаем щупы, на дисплее вместо 1 должен появиться 0 — мультиметр исправен и готов к работе.

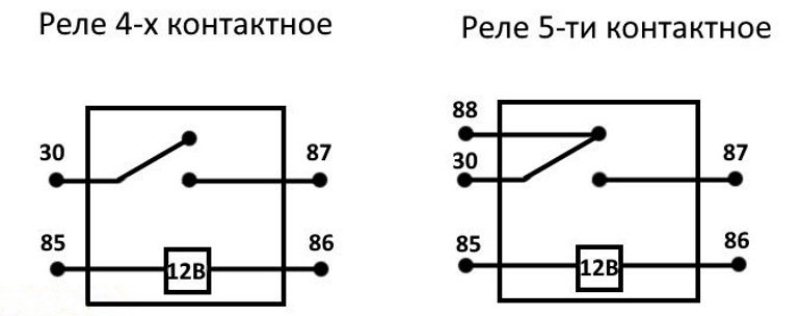

Для четырёхконтактного реле. Проверяем сопротивление на контактах 85 и 86. Оно должно составлять от десятков до сотен ом.

Проверяем сопротивление на контактах 30 и 87. Без напряжения на 85 и 86 мультиметр должен показывать 1.

Подаём на 86 и 87 управляющее напряжение. Замеряем сопротивление 30-87. Должен быть 0. Реле исправно.

Для пятиконтактного реле порядок такой. Без управляющего напряжения тем же порядком проверяем цепь 85-86. Должно быть значение от десятков до сотен ом.

Затем проверяем сопротивление цепи 88-30. 0 на дисплее свидетельствует о правильной работе реле. Между контактами 30 и 87 должна быть единица. Равно как и между 88 и 87.

Подаём управляющее напряжение на 85 и 86. Проверяем контакты в том же порядке. Для цепи 30-88 мультиметр должен показать 1. Для цепи 30-87 — 0. А для 88-87 — 1.

Если всё так — реле исправно.

Некоторые нюансы проверки реле

Проверять реле переменного тока можно только подавая на него переменное напряжение.

Так как реле — электромеханическое устройство, при подаче управляющего напряжения обычно хорошо слышен щелчок — это катушка замыкает контакты. Наличие этого щелчка является косвенным признаком исправности реле.

Проверка реле при помощи мультиметра

Различные электромагнитные реле используются для управления исполнительных устройств, средств коммутации, разнообразных электронных устройств. Иногда, эта деталь может выходить из строя или сбоить. Необходимо знать, как проверить реле. Это можно сделать самым обычным мультиметром, которые есть у любого человека, занимающегося электрикой самостоятельно. И в случае, если деталь вышла из строя, данный элемент необходимо поменять на новую и исправную.

Само реле – деталь не самая сложная по своему устройству, главным элементом которой является электромагнитная катушка. Внутри катушки расположен стержень, изготовленный из металла, который играет роль электромагнита. Чтобы проверить реле, необязательно снимать его и извлекать из электрической цепи, это можно сделать на месте. В данной статье подробно описан процесс проверки реле мультиметром. В качестве дополнения содержится видеоролик и статья по теме, которую можно скачать в формате PDF.

Признаки неисправного реле-регулятора

Первым, основным и одновременно очень опасным тревожным звоночком будет перезаряд аккумулятора либо его недозаряд. В первом случае батарея способна даже взорваться, а во втором вы просто не заведете транспортное средство. Давайте подробнее рассмотрим недозаряд и перезаряд АКБ при поломке реле-регулятора:

1. Недозаряд. Машина в этом случае обычно не заводится, батарея еле двигает стартер, а порой лампочки гаснут на приборной панели.
2. Перезаряд. Эффект здесь аналогичен, вот только электролит начинает выкипать из банок с пластинами.

Косвенным признаком служит налет снаружи на банках, а электролита, естественно, будет меньше. Поскольку электролит при кипении расплескивается, белесые фрагменты могут отлетать на окружающее пространство частицы кузова, элемента мотора и т.п.

Как проверить реле-регулятор

Но это все не указывает прямо именно на неисправность регулятора напряжения. Проверка реле осуществляется специальным способом, технически несложным для каждого автолюбителя:

1. Берем вольтметр, измеряем сперва напряжение на клеммах АКБ, запустив предварительно мотор. Когда машина заглушена, норма на батарее — 12,7В, можно чуть меньше. При 12 вольтах зарядка обязательна! Это недозаряд, причину которого следует поскорее отыскать.
2. Заводим автомобиль, ставим на приборе 20 вольт. Щупы измерителя подсоединяем к батарейным клеммам. Увидели 13.2 -14 В поздравляем! Теперь увеличьте обороты мотора, чтобы тахометр показал 2000-2500. Нормой будет 13,6-14,0 В.
3. Газуем до максимума: 14,5 В – предел при исправном регуляторе!
   Когда при газовке напряжение осталось в границах 12-12,7 В либо превысило 15В, есть повод полагать, что регулятор пора менять.

Но надо знать, что порой такие фокусы возникают и при неисправности самого генератора. Поменяйте регулятор и проведите повторную проверку. Все неизменно? Тогда вас ждет и ремонт генератора. При совмещенном с реле щеточным узлом демонтаж генератора также обязателен!

Как проверить реле

Электромагнитное реле можно проверить обычным мультиметром в режиме омметра. Так как обмотка катушки реле обладает активным сопротивлением, то его можно легко измерить. Сопротивление обмотки реле может варьироваться от нескольких десятков ом (Ω), до нескольких килоом (kΩ). Обычно самое низкое сопротивление обмотки имеют миниатюрные реле, которые рассчитаны на номинальное напряжение 3 вольта. У реле, номинальное напряжение которых составляет 48 вольт, сопротивление обмотки намного выше. Это прекрасно видно по таблице, в которой указаны параметры реле серии Bestar BS-115C.

Как проверить реле на работоспособность без тестера

Реле – это устройство, предназначенное для управления сигналами большой мощности с помощью сигналов малой мощности. Его основная задача – отделить и защитить цепь низкого напряжения электромагнитной катушкой от цепи высокого напряжения. Убедиться в работоспособности реле можно нескольким способами, самым удобным, быстрым и надежным является использование мультиметра.

Конструкция и принцип работы коммутационного прибора

Электрическое реле – это деталь, которая используется в качестве коммутатора благодаря управляющим сигналам, которые поступают к нему по электрической цепи. Линия, которая подведена к устройству, получила название управляемая; линия, по которой уже поступает на него команда – управляющей.

Применяется в бытовых условиях и всех отраслях промышленности с целью автоматизировать различные операции. Если бытовой или электротехнический прибор вышел из строя, требуется в первую очередь проводить проверку работоспособности переключающего элемента. Но предварительно рекомендуется ознакомиться с разновидностями и принципом работы реле.

Принцип работы

Деталь представляет собой электромагнит, который включает в себя катушку индуктивности, якорь и контактную группу. Каждая составляющая монтируется на основание и заключается в защитный корпус.

Якорь расположен сверху сердечника магнитной системы; в начальном положении она удерживается благодаря пружине, которая имеет форму Г-образной подвижной пластины.

Нижняя часть основания оснащается контактной группой, напротив монтируется такое же количество контактных оснований. Контакты пластичны, поскольку их требуется выводить наружу за пределы защитного корпуса для образования вывода устройства.

Принцип работы реле основывается на его способностях воздействовать своим электромагнитный полем на проводящие предметы. Как только начинается подача напряжения на выводы обмотки, через реле начинает протекать ток. Когда его значение достигает ранее программируемой величины, в обмотке формируется две силы, которые прижимают якорь к поверхности катушки.

С учетом конструктивных особенностей начальное положение может быть не только замкнутым, но и разомкнутым. Во втором случае при подаче напряжения произойдет размыкание линии. Контакты устройства вернутся в свое первоначальное состояние, как только сигнал необходимой величины будет снят с выводов реле.

Виды и характеристики

В зависимости от используемой элементной базы реле-регуляторы делятся на следующие виды:

• Микроконтроллерные или микропроцессорные. Их особенность заключается в заложении во встроенную микросхему рабочего алгоритма. Используются в дорогостоящих автомобилях, например, BMW или Audi.
• Релейные основываются на переключении контактов реле для отсечки и стабилизации показателей электрической сети.
• Интегральные реле нашли широкое применение в автомобилестроении. Принцип работы основывается на твердотельных переключательных деталях или интегральных полупроводниковых.
• Гибридные транзисторно-релейные устройства и просто транзисторные базируются на полупроводниковых элементах. Активно использовались в промышленности до начала 90-х годов.

По исполнению конструкции делятся на следующие виды:

• Внешние реле представляют собой отдельные устройства, которые устанавливают на кузовных конструкциях.
• Встроенные коммутирующие детали являются неотъемлемой составляющей генераторов.
• Совмещенные или гибридные. Их особенность заключается в совмещении с щеточным узлом электрического генератора.

Электрическое реле может быть двух-, трех- и многоуровневым, делится по «+» и по «-».

Признаки неисправности

Перед тем как проверить реле мультиметром, следует ознакомиться с основными признаками того, что деталь вышла из строя.

• Встречаются случаи, когда в результате выведения из строя регулятора напряжения закипает аккумуляторная батарея.
• На приборной панели при включении зажигания не светится контрольная лампочка (однако это может быть симптомом и других видов неисправностей, например, отпал или перегорел контакт).
• Динамические характерные особенности бытового прибора или автомобиля снижаются, особенно это ощущается, когда двигатель набирает высокие обороты.
• После запуска индикатор аккумуляторной батареи не гаснет на приборной панели, что свидетельствует о неисправностях АКБ.
• Индикаторы на приборной панели попросту отключаются, если обороты двигателя при работе превышают 2000 об/мин.
• Яркость фар зависит от количества оборотов двигателя. Убедиться в этом достаточно просто – необходимо в темное время стать напротив стены и включить фары. Яркость свечения будет изменяться в зависимости от того, как сильно жать на газ.
• Регулярно разряжается АКБ.

Эти признаки могут свидетельствовать и о других неисправностях, но прежде всего рекомендуется проверить именно реле-регулятор.

Причины отказа реле-регулятора

Чтобы в будущем свести к минимуму вероятность повторных поломок, следует ознакомиться с основными причинами выхода из строя устройства.

• Короткое замыкание на любом из участков электрической цепи, включая межвитковое замыкание обмотки возбуждения.
• Регулятор также может выйти из строя в случае пробоя диодов или поломки выпрямительного моста.
• Неправильное подсоединение или переплюсовка к выводам АКБ.
• Проникновение влаги или большого количества пыли в генератор и/или непосредственно регулятор (такие случаи распространены во время обильных осадков или мойки машины).
• Механическое повреждение рабочего узла.
• Естественный износ, завершение эксплуатационного срока.
• Изначально сомнительное качество приобретаемого товара.

Существует несколько несложных способов прозвонить встроенные и съемные реле.

Подготовка к проверке реле на работоспособность

Проверка реле не отнимет много времени, если правильно выполнить все подготовительные работы.

Прежде чем приступать к диагностике устройства, требуется определить назначение выводов проверяемой детали. Для этого используют прилагаемую документацию к прибору, там содержатся все схемы и особенности работы, характеристики устройства.

Распространены случаи, когда схема работы изображена на самом корпусе реле. Точками изображаются контакты, они соединены катушкой индуктивности, переключающие элементы прямыми линиями с пунктиром. Выводы для подачи питания схематически изображаются в виде прямоугольника.

Если реле встроено в схему, на самой плате требуется визуально осмотреть состояние шины и дорожки питания. Для проверки реле тестером можно воспользоваться как цифровыми, так и аналоговыми приборами. Предварительная подготовка и настройка тестеров не требуется.

Помимо тестера необходимо подготовить регулируемый блок питания. Чтобы результаты были достоверными, реле требуется выпаять из схемы.

Проверка на работоспособность осуществляется в несколько этапов:

• обмотка;
• нормально замкнутое положение;
• нормально разомкнутое состояние.

Далее можно приступать непосредственно к диагностике реле.

Диагностика обмотки и контактных групп

Обмотка представляет собой катушку индуктивности, на которую по спирали намотана проволока. Ей свойственно определенное сопротивление, которое высчитывается по закону Ома. Величина сопротивления должна колебаться в пределах 10 – 100 Ом.

Диагностика обмотки позволяет выяснить, не нарушена ли ее целостность. Проверка работоспособности проводится в несколько этапов:

• Мультиметр включают в режим прозвонки сопротивлений. На панели приборов этот режим обозначается символом – Ω, диапазон устанавливается в пределах 2 кОм.
• Один измерительный провод подводят к гнезду, а второй в СОМ.
• Щупами проводов касаются выводов реле.

Сопротивление катушки индуктивности удается узнать по отклонению стрелки.

Проверка контактных групп проводится в два этапа. Сначала обязательно измеряется в автономном режиме сопротивление, а потом при подаче напряжения на катушку. При проверке потребуется источник питания, об этом заранее нужно позаботиться.

Ненормальные значения напряжения на мультиметре

Если мультиметр показывает пониженное напряжение в АКБ, аккумулятор попросту перестанет принимать заряд. В результате автомобиль может не завестись, индикаторы на приборной панели могут перестать работать, также неприятности могут возникнуть во время движения.

Если напряжение повышено, есть вероятность, что в банке аккумулятора уменьшился уровень электролита, или он попросту выкипел. Также характерным признаком может стать образование на стенках корпуса белого налета. При подзарядке аккумулятор может начать себя вести непредсказуемо.

Рубрики

Как понять, почему появились неполадки в работе бензонасоса, стартера и забарахлило оборудование автомобиля? Причина может быть в неисправности реле, которое отвечает за размыкание/замыкание электроцепи в автомобиле. Попробуем его проверить самостоятельно.

Автомобильные реле подразделяются на 4-х, 5-ти и 6-ти контактные (их ставят в современные авто). При стандартном расположении контактов, необходимо свериться со схемой. Поищите ее в справочниках либо введите в поиск браузера номер реле, а интернет сам найдет нужную.

Катушка 12В, по бокам имеются контакты:

85 и 86 – контакты подключения;

30 и 88 – подвижный контакт;

87 – неподвижный контакт.

Принцип работы реле стандартный: при подаче напряжения, катушка превращается в электромагнит и притягивает к себе подвижный контакт. Так происходит включение реле.

Осматриваем снаружи

Некоторые реле обладают прозрачным пластиковым корпусом, сквозь него видны катушка и состояние контактов. Например, темный налет или оплавленность элементов, говорят о неисправности реле.

Тестируем внутренние элементы

Всегда помните, что перед проверкой, реле нужно отключать от источника питания! Даже отключенные от сети конденсаторы, хранят в себе накопленный электрический заряд.

Возьмите мультиметр и определите сопротивление:

если нормально замкнутый контакт и полюс — сопротивление будет равно нулю;

если полюс и нормально разомкнутый контакт — сопротивление больше 0.

Чтобы проверить реле акустическим способом, необходимо к контактам 85 и 86 присоединить два проводника. Другие концы проводников подключить к аккумуляторной батарее. Рабочее реле услышите сразу – при контакте проводника и батареи, появятся щелчки.

Щелчки есть, но работают ли подвижный и неподвижный контакты? Выясняем:

1. Возьмите мультиметр и присоедините его щупы к контактам. Если все в норме, то услышите свист.
2. Если нет мультиметра, тогда можно использовать контрольную лампочку. В этом случае понадобится дополнительный проводник. Соединить его с контактом «+» и посадить на катушку. Второй проводник подключить к другому контакту. Лампочку подключаем к «–». При включении реле, лампочка должна загореться.

Когда в автомобиле перестает работать какое-либо электрическое оборудование, то в первую очередь проверяют предохранитель, отвечающий за проблемный элемент. Если предохранитель цел, то проблема может крыться в реле.

Реле есть во многих электрических цепях автомобиля: бензонасосе, электростеклоподъемниках, обогреве стекол, подогреве сидений и многих других. Именно поэтому важно самостоятельно уметь проверить реле на работоспособность с помощью обычного мультиметра.

Как проверить реле самостоятельно

Для проверки реле его необходимо в первую очередь демонтировать, чтобы получить доступ ко всем контактам. Ниже представлены типовые схемы включения 4-х и 5-ти контактного реле:

Все контакты реле подписаны, обозначения находятся рядом с самими «ножками». Но часто силовые контакты можно найти по желтоватому оттенку, который выделяет их на фоне остальных.

Для проверки реле с 4-мя контактами необходимо подать напряжение 12 В (например, от аккумулятора) на управляющие контакты 85 и 86, а затем замерить сопротивление между силовыми выводами 30 и 87. Замер производим с помощью мультиметра в режиме омметра.

В рабочем реле при подаче напряжения происходит щелчок, а замеряемое сопротивление становится близким к нулю. Если это не так, то реле неисправно и его необходимо замерить.

Что еще почитать на нашем сайте?

Для проверки 5-ти контактного реле контакты 30 и 88 должны быть сомкнуты, а при подаче напряжения на управляющие контакты 85 и 86 реле размыкается.

Видео

Подробно процесс проверки реле можно посмотреть в видео.

А вот о том, как проверить проводку в автомобиле не короткое замыкание или разрыв вы можете в других полезных статьях нашего сайта.

Источники:

http://220v.guru/elementy-elektriki/rele/kak-prozvonit-rele-i-proverit-ego-na-rabotosposobnost.html
http://evosnab.ru/instrument/test/proverka-rele-multimetrom
http://multimetri.ru/prozvonit/kak-prozvonit-rele-multimetrom/
http://electroinfo.net/praktika/proverka-rele-pri-pomoshhi-multimetra.html
http://vi-pole.ru/kak-proverit-rele-na-rabotosposobnost-bez-testera.html
