Как подцепить сигнал через реле

Как подключить сигнал через реле?

Смотрите видео



Подключение сигнала через реле решает сразу же множество проблем, главная из которых – электролиз проводов по причине неблагоприятных условий эксплуатации автомобиля (грязь, влага).

Что понадобится?

Разбираясь, как подключить сигнал через реле, в самом начале надо запастись всем необходимым. В таком случае понадобится:

  1. Провод (максимальная длина – полтора метра).
  2. Набор клемм: 4 шт. «мама»; 1 шт. «папа».
  3. Набор для паяния.
  4. Реле.
  5. Звуковой сигнал.

Порядок подключения звукового сигнала

Собрав все необходимые элементы, только теперь можно переходить к самому главному действия – подключению.

  1. Первый ход, как подсоединить сигнал через реле: снять клемму «-» с аккумулятора.
  2. Далее надо снять звуковой сигнал, а на его место установить реле.
  3. Варианты соединения проводов
    • На «+» провод, который подключал звуковой сигнал, устанавливается так называемая «пиявка». К ней подсоединяется провод длиной примерно 15 см с клеммами «папа»-«мама»;
    • Если нет возможности установить «пиявку», можно зачистить плюсовой провод, далее припаять к нему кусочек провода с клеммой «мама». Место спайки надо герметизировать изоляционной лентой или предварительно одетой термоусадкой.
  4. Далее провод «+» надо подключить к реле. Для этого к 86-му и 30-му контактам подключается провод с новообразовавшимся отростком.
  5. Идем далее, разбираясь, как подключить сигнал на ВАЗ или любой другой автомобиль. Теперь нужно подключить к реле оставшийся минусовый провод. Для этого надо использовать 85-й контакт.
  6. На оставшийся 87-й контакт реле подключается звуковой сигнал.
  7. Последний шаг: надевается «-» на аккумулятор.

Подключение воздушного сигнала

Если нужно подключить не электрический, а воздушный звуковой сигнал, порядок подключения будет практически такой же, как и описано выше. Отличие состоит в том, что провод от реле идет не на сам звуковой сигнал, а на компрессор (двигатель, который подает воздух в сигнал). А уже к компрессору через трубочки подключаются дудки пневмосигнала.

При нажатии на клаксон воздух от компрессора подается в дудки. С помощью мембраны, установленной в них, и получается звуковой сигнал.

О том, как самому подключить фары, вы сможете прочитать в нашей статье Как подключить фары.

Cхема подключения звукового сигнала через реле на ваз 2110

Установка звуковых сигналов от «Волги»

Многих владельцев ВАЗ 2109, 2108 не устраивает звучание штатного звукового сигнала их автомобиля. Отличной заменой штатному сигналу девятки может послужить рассмотренный здесь вариант установки звукового сигнала от «Волги». Многие, в том числе и автор, уже проделали данную совсем не сложную инсталляцию, и не жалеют потраченного времени и средств, тем более, что данная модернизация с лихвой окупается осознанием факта, что его автомобиль стал еще немного ближе к идеалу, и готов это немедленно продемонстрировать всем желающим!

Итак, для данной инсталляции нам понадобятся следующие материалы:

  1. сигналы от Волги с «массой» на корпусе
  2. реле типа 90.3747 с фланцем крепления
  3. колодка для реле
  4. клеммы «мама» широкая
  5. термоусаживаемая трубка (ТУТ)
  6. провод многожильный сечением 2.5 мм. кв.
  7. колодка под ножевой предохранитель
  8. предохранитель на 20 А
  9. металлический уголок

Первым делом снимаем клемму «массы» с аккумулятора.

Для доступа к штатному сигналу ВАЗ 2109 снимаем решетку радиатора, откручиваем штатный сигнал вместе с планкой его крепления. Рядом закреплен провод массы сигнала, демонтируем и его.

Дома предварительно подготовим крепление сигналов от Волги на основе купленного в любом магазине стройматериалов стального уголка. Крепить сигналы будем на штатное место, куда крепится родной сигнал. Уголок размечаем по месту установки, отпиливаем, сверлим отверстия для крепления сигналов от Волги. Также для защиты от коррозии уголок желательно покрасить. Далее крепим сигналы на уголке. Болт крепления сигнала является одновременно «массой», поэтому надо обеспечить его электрический контакт с уголком, например закрепив волговские сигналы через корончатую шайбу.

Прикручиваем уголок с сигналами за болт крепления штатного сигнала Самары через корончатую шайбу для обеспечения контакта уголка с «массой». Возможно, что болты крепления волговских сигналов на уголке будут задевать радиатор, в этом случае подкладываем шайбы, тем самым отодвигая уголок с сигналами от радиатора. Не забываем про необходимость сохранения уголка с корпусом автомобиля («массой»). Все, механическая часть закончилась, приступаем к электрической.

Сигналы от Волги на ВАЗ 2109 подключаются по следующей схеме:

Концы проводов обжимаем соответствующими клеммами. Все соединения прячем в термоусаживаемую трубку.

Реле можно закрепить на обратной стороне рамки радиатора, рядом с блок-фарой.

Массовый провод реле (контакт 86) закрепляем под фланец крепления реле к кузову автомобиля через корончатую шайбу для обеспечения электрического контакта, предварительно установив на провод наконечник с ушком крепления.

Провод от предохранителя (30-й контакт реле) подключаем к плюсовой клемме аккумулятора.

Конечный результат, как сигналы от Волги выглядят на «девятке»:

Устанавливаем на место решетку радиатора:

Все, волговские сигналы установлены, гудим и наслаждаемся благородным звуком!

Можно подстроить звук сигналов от Волги путем вращения спец.болта на их корпусе. Также не забываем об антикоррозийной защите, можно просто промазать все болтовые соединения «Литолом».

Волговские сигналы на ВАЗ 2109 и его модификации можно установить и без использования реле, напрямую подключив к проводам питания штатного сигнала, штатный сигнал и так подключен через реле в блоке предохранителей. Но у этого способа есть недостатки. Плюсовой провод питания штатного сигнала очень тонкий, сигналы будут работать не в полную мощность из-за падения напряжения в этом проводе, т.к. волговский сигнал мощнее штатного. Цепь питания штатного сигнала защищена предохранителем №8 в блоке предохранителей, этим же предохранителем защищена и цепь питания вентилятора охлаждения. В связи с тем, что Волговские сигналы потребляют больший ток (14 А), чем штатный (5 А), этот предохранитель сгорит при одновременной работе вентилятора и волговского сигнала, а также могут пострадать соответствующие дорожки на печатной плате в блоке предохранителей.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Схема подключения сигналов через реле 4 контактное

По моему, и так всё понятно, и много раз уже об этом писали, но может быть кому-то пригодиться. Вот например недавно отдал человеку сделанный автомобиль, и со временем у него перестал работать сигнал. Не ездить же по мелочам через всю Москву, вот он меня и попросил ему изобразить схему, сделал, но не пропадать же. Решил выложить на общий доступ.

Читать еще:  Какой вес у оки

Описание, постараюсь простым понятным языком:

Два противоположных контакта на реле, под номерами №86 №85, это так называемые управляющие контакты. Если на них подать напряжение, реле замкнется, и тогда через контакты №30-№87 пойдет прямое напряжение. Ну допустим контакта который вам нужно разорвать, и кратковременно замыкать, допустим сигнал.
Почему через реле? Ну возьмем к примеру кнопку салона, контакты на кнопках слабые и не рассчитаны на прямую нагрузку, и если подать плюс от АКБ через кнопку, предположим, на стартер, то после первого же использования кнопка расплавиться. По этому, через кнопку салона подключаем управляющие провода на реле, а прямой плюс к потребителю, в нашем случае сигналу. Таким образом, через реле от АКБ на вход (контакт №87) и на выход (контакт №30) к потребителю (Сигналу).

Что такое управляющий минус? Обычно, на реле на прямую к контакту №86 подходит минус, а ключом (кнопкой) размыкают управляющий плюс. В нашем случае ключ (кнопка) уже есть, это кнопка сигнала на руле. Как она устроена, рулевой вал через подшипники качения соединен с рулевой колонкой и кузовом, и на нём всегда постоянный минус. Далее минус от рулевого вала подаётся на сердцевину рулевого колеса, в самом руле установлен замыкатель, к которому с одной стороны подходит минус от руля, а с другой стороны контакт идет на контактную у круглую пластину (чаще всего медь или латунь) по которой со стороны рулевого вала скользит стационарный контакт, он то и снимает минус с кнопки руля, и отправляет его дальше на сигнал, в нашем случае на реле, на контакт №86. Так что не всё так сложно и покрыто тайной, если вы ни разу не имели дела с электрикой, то не вдавайтесь в подробности, просто подключайте по схеме, которая на мой взгляд довольна проста. Надеюсь моя статья, кому-нибудь поможет.

Начинающим автоэлектрикам и людям, дорабатывающим свой автомобиль, зачастую сложно понять фразу «подключить через реле». Что означает подключение через реле и как это сделать? Разберемся в этом.

Прежде чем изучать схему подключения какого-либо автомобильного устройства через реле, нужно знать, что такое реле вообще и как оно работает. Об этом подробно написано здесь. После того, как вы поймете принцип работы этого несложного устройства, разобраться с его подключением будет гораздо легче.

Общий смысл подключения через реле – нагрузка на выключатель, который управляет устанавливаемым оборудованием. Все мощные потребители электричества в автомобиле (например, лампы фар, стартер, бензонасос, подогрев заднего стекла, электроусилитель руля) подключены через реле. Благодаря этому, данными устройствами можно управлять маленькими красивыми кнопочками вместо грубых и больших рубильников. Кроме этого, в отдельных случаях, реле позволяет экономить на проводах.

Реле подключают в «разрыв» электрической цепи. Рассмотрим установку реле на примере бензонасоса. Питание на него подается блоком управления двигателем (дальше – компьютером) и, чтобы дорожки платы компьютера выдержали ток, потребляемый насосом, их пришлось бы делать чересчур мощными. Прохождение сильного тока рядом с чувствительными электронными компонентами компьютера, может влиять на их работу. Чтобы избежать подобных проблем, между компьютером и бензонасосом устанавливается реле и компьютер подключается не к насосу, а к этому маленькому «помощнику».

Реле как бы разделяет провод, идущий от блока предохранителей к насосу на две части, которые могут замыкаться внутри реле при подаче напряжения на управляющие контакты магнита. Как уже было сказано в статье про устройство реле, управляющий ток очень мал и никак не сможет повредить компьютеру. Компьютер подает напряжение на управляющие контакты реле, а уже оно «соединяет» внутри себя силовую цепь и подключает бензонасос.

По такому же принципу реле устанавливается и на любые другие потребители электричества в автомобиле. Рассмотрим подключение противотуманок.

Провода на противотуманные фары идут от блока предохранителей, но по пути они проходят через реле. Управляет процессом включения/выключения фар кнопка на торпеде. При ее нажатии напряжение подается на один из управляющих контактов реле, и оно замыкает силовую цепь – лампы в фарах зажигаются. Второй управляющий контакт реле – «массовый», то есть по нему напряжение уходит на кузов автомобиля, создавая электрическую цепь.

Используя данную схему можно подключить практически любое мощное устройство и управлять им небольшой красивой клавишей. В некоторых случаях реле может стать спасением от заводских недоработок. Так, например, в ВАЗ-2106 ток, идущий на втягивающее реле стартера через замок зажигания, достаточно быстро приводит к неисправности контактной группы замка. Избавляются от данной неприятности установкой промежуточного реле и изменением питания втягивающего реле. После доработки, через контактную группу замка начинает проходить слабый управляющий ток, а уже реле подключает мощное питание стартера.

Звуковой сигнал ГАЗ в НИВУ

В последнее время стало очень много неадекватов на дорогах. На родной тихий сигнал мало кто обращает внимание. Поэтому все же решил поставить сигнал от ГАЗ. Купил такие сигналы производства ЛЭТЗ без кронштейнов:

Ставить решил за решетку радиатора, т.к. под капотом звук получился бы все же немного приглушенным.
Штатный сигнал:

Для размещения сигналов изготовил из нержавейки вот такие крепления:

Схема подключения через реле:

Правда питание я взял от предохранителя №15 который на 16А

Провода питания заходят в заводское отверстие:

Реле располагается на шпильке крепления бачка тормозной жидкости:

Родных проводов «+» и «-» немного не хватило до реле, пришлось нарастить примерно 25 см.
Чтобы сигналы влезли, нужно немного подпилить «дудки» на наждаке. Далее все красится, мовилится и собирается:

Сигналы не вылезают

Установка звукового сигнала от ГАЗ (ПАЗ) в НИВУ

Очередной день отпуска ознаменовался усовершенствованием звукового сигнала моего автомобиля. Меня очень удручал звук стокового сигнала, вроде бы уже солидная машина, а бибикает как кастрированный ежик. Ну как-то не солидно.
В идеале это пневмо дудки, но пока пневмосистемы нет, я прикупил два звуковых сигнала от ГАЗ (ПАЗ), один высокий, другой низкий.
Уровень звукового давления у них 105-118 дБ.

Читать еще:  Как снять поддон на москвиче 2141

Для начала я искал место куда их воткнуть, больно уж они большие. Планировал спереди, взамен штатного, но болты крепления решетки открутить не удалось.

Я открыл капот и стал думать, куда можно воткнуть новые бибикалки.
И тут перед глазами встал крепеж запаски, который давно уже не используется по назначению… В котором я просверли два отверстия 8мм сверлом по металлу:

Зная способности минуса куда-то исчезать, благодаря грязи или расшатыванию крепежа, я немного предохранился и вывел дополнительный минус:

Потом все это закрепил и стал думать, а как же подсоединить силовое реле. В электрики я полный профан, так что звонок другу-электрику обеспечил меня этим «священным» знанием. И немного помолившись всем Электрическим Богам я принялся подсоединять провода к реле. Все получилось идеально. Сигнал работал так, что мои уши еще долго вспоминали этот звук…

Вот и все. Все работает, все сигналит. Теперь издаваемый звук похож на рев носорога во время «гона».

Схема подключения новых сигналов к штатной проводке звукового сигнала через силовое реле:

Ремонт звукового сигнала НИВЫ

Отломился скользящий контакт звукового сигнала.

Ну и понеслось.
— берем патрон от заднего фонаря 05 (от него только клемму)
— винтик
— дрель + сверло на 2мм

Сбиваем заклёпку с штатной клеммы

Сверлим отверстие. Берём новый контакт, шуруп и гайку, ибо длинноват винт

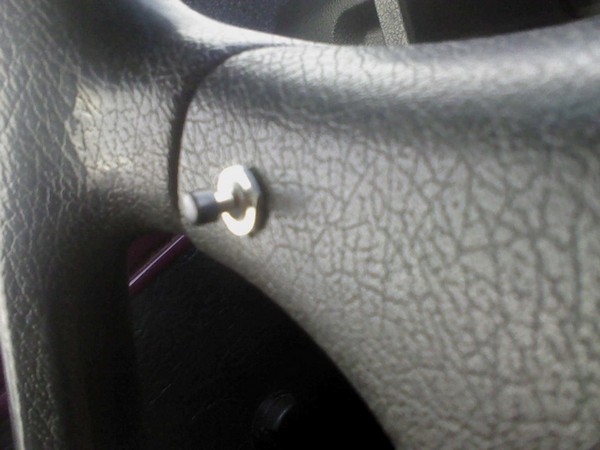

Попутно решил поставить кнопку на сигнал, параллельно рулевому, для удобства. Нажимаем левой рукой.

Замена штатного звукового сигнала НИВЫ на С308/309

Решил установить купленный комплект С308/309 (ВАЗ-2103/06 до 1993г.) аналогичным образом.

Раструбы наклонены вниз, чтобы не собирать влагу, для этого пришлось разобрать сигналы и верхние крышки повернуть на 90′ иначе потом не подобраться к клеммам

Очень надеялся на то, что корпуса сигналов меньше и пилить ничего не придется. Пришлось. Облицовка одеваться не хотела, а поскольку ножовочного полотна с собой не было — подогнул лишний металл на раструбе нижнего сигнала.

Схему подключения взял такую:

Провод — 1,5 кв.мм. Питание подключил в цепь штатного сигнала, там стоит предохранитель на 16А, кроме сигнала от этого предохранителя питаются задние стоп-сигналы и плафоны освещения салона (все это у меня на светодиодах).

Реле прикрепил под кронштейном запаски. Не самое удачное место, но в большинстве случаев там сухо

Схема подключения сигнала от Волги через 4-х контактное реле, на автомобили с управляющим минусом на кнопке руля

По-моему, и так всё понятно, и много раз уже об этом писали, но может быть кому-то пригодиться. Вот, например, недавно отдал человеку сделанный автомобиль, и со временем у него перестал работать сигнал. Не ездить же по мелочам через всю Москву, вот он меня и попросил ему изобразить схему, сделал, но не пропадать же. Решил выложить на общий доступ.

Описание, постараюсь простым понятным языком:

Два противоположных контакта на реле, под номерами №86 №85, это так называемые управляющие контакты. Если на них подать напряжение, реле замкнется, и тогда через контакты №30-№87 пойдет прямое напряжение. Ну допустим контакта, который вам нужно разорвать, и кратковременно замыкать, допустим сигнал.
Почему через реле? Ну возьмем к примеру кнопку салона, контакты на кнопках слабые и не рассчитаны на прямую нагрузку, и если подать плюс от АКБ через кнопку, предположим, на стартер, то после первого же использования кнопка расплавиться. Поэтому, через кнопку салона подключаем управляющие провода на реле, а прямой плюс к потребителю, в нашем случае сигналу. Таким образом, через реле от АКБ на вход (контакт №87) и на выход (контакт №30) к потребителю (Сигналу).

Что такое управляющий минус? Обычно, на реле на прямую к контакту №86 подходит минус, а ключом (кнопкой) размыкают управляющий плюс. В нашем случае ключ (кнопка) уже есть, это кнопка сигнала на руле. Как она устроена, рулевой вал через подшипники качения соединен с рулевой колонкой и кузовом, и на нём всегда постоянный минус. Далее минус от рулевого вала подаётся на сердцевину рулевого колеса, в самом руле установлен замыкатель, к которому с одной стороны подходит минус от руля, а с другой стороны контакт идет на контактную у круглую пластину (чаще всего медь или латунь) по которой со стороны рулевого вала скользит стационарный контакт, он то и снимает минус с кнопки руля, и отправляет его дальше на сигнал, в нашем случае на реле, на контакт №86. Так что не всё так сложно и покрыто тайной, если вы ни разу не имели дела с электрикой, то не вдавайтесь в подробности, просто подключайте по схеме, которая на мой взгляд довольна проста.

https://www.drive2.ru/l/7167688/, https://www.drive2.ru/l/4267252/, https://www.drive2.ru/l/288230376152851567/, https://www.drive2.ru/l/6903680/, https://www.drive2.ru/l/5129987/

Генератор НИВА

Кронштейн переноса генератора ВАЗ-2121 для НИВЫ
Перенос генератора КЗАТЭ 80А (пошаговая

Установка звуковых сигналов от «Волги»

Многих владельцев ВАЗ 2109, 2108 не устраивает звучание штатного звукового сигнала их автомобиля. Отличной заменой штатному сигналу девятки может послужить рассмотренный здесь вариант установки звукового сигнала от «Волги». Многие, в том числе и автор, уже проделали данную совсем не сложную инсталляцию, и не жалеют потраченного времени и средств, тем более, что данная модернизация с лихвой окупается осознанием факта, что его автомобиль стал еще немного ближе к идеалу, и готов это немедленно продемонстрировать всем желающим!

Итак, для данной инсталляции нам понадобятся следующие материалы:

  • сигналы от Волги с «массой» на корпусе
  • реле типа 90.3747 с фланцем крепления
  • колодка для реле
  • клеммы «мама» широкая
  • термоусаживаемая трубка (ТУТ)
  • провод многожильный сечением 2.5 мм. кв.
  • колодка под ножевой предохранитель
  • предохранитель на 20 А
  • металлический уголок

Запчасти для доработки

Первым делом снимаем клемму «массы» с аккумулятора.

Для доступа к штатному сигналу ВАЗ 2109 снимаем решетку радиатора, откручиваем штатный сигнал вместе с планкой его крепления. Рядом закреплен провод массы сигнала, демонтируем и его.

Дома предварительно подготовим крепление сигналов от Волги на основе купленного в любом магазине стройматериалов стального уголка. Крепить сигналы будем на штатное место, куда крепится родной сигнал. Уголок размечаем по месту установки, отпиливаем, сверлим отверстия для крепления сигналов от Волги. Также для защиты от коррозии уголок желательно покрасить. Далее крепим сигналы на уголке. Болт крепления сигнала является одновременно «массой», поэтому надо обеспечить его электрический контакт с уголком, например закрепив волговские сигналы через корончатую шайбу.

Читать еще:  Как сделать светящиеся стрелки на панели приборов

Прикручиваем уголок с сигналами за болт крепления штатного сигнала Самары через корончатую шайбу для обеспечения контакта уголка с «массой». Возможно, что болты крепления волговских сигналов на уголке будут задевать радиатор, в этом случае подкладываем шайбы, тем самым отодвигая уголок с сигналами от радиатора. Не забываем про необходимость сохранения уголка с корпусом автомобиля («массой»). Все, механическая часть закончилась, приступаем к электрической.

Сигналы от Волги на ВАЗ 2109 подключаются по следующей схеме:

Электрическая схема подключения волговских сигналов на Lada Samara

Концы проводов обжимаем соответствующими клеммами. Все соединения прячем в термоусаживаемую трубку.

Реле можно закрепить на обратной стороне рамки радиатора, рядом с блок-фарой.

Дополнительное реле включения сигналов

Массовый провод реле (контакт 86) закрепляем под фланец крепления реле к кузову автомобиля через корончатую шайбу для обеспечения электрического контакта, предварительно установив на провод наконечник с ушком крепления.

Провод от предохранителя (30-й контакт реле) подключаем к плюсовой клемме аккумулятора.

Питание сигналов напрямую от аккумулятора

Конечный результат, как сигналы от Волги выглядят на «девятке»:

Устанавливаем на место решетку радиатора:

Все, волговские сигналы установлены, гудим и наслаждаемся благородным звуком!

Можно подстроить звук сигналов от Волги путем вращения спец.болта на их корпусе. Также не забываем об антикоррозийной защите, можно просто промазать все болтовые соединения «Литолом».

Волговские сигналы на ВАЗ 2109 и его модификации можно установить и без использования реле, напрямую подключив к проводам питания штатного сигнала, штатный сигнал и так подключен через реле в блоке предохранителей. Но у этого способа есть недостатки. Плюсовой провод питания штатного сигнала очень тонкий, сигналы будут работать не в полную мощность из-за падения напряжения в этом проводе, т.к. волговский сигнал мощнее штатного. Цепь питания штатного сигнала защищена предохранителем №8 в блоке предохранителей, этим же предохранителем защищена и цепь питания вентилятора охлаждения. В связи с тем, что Волговские сигналы потребляют больший ток (14 А), чем штатный (5 А), этот предохранитель сгорит при одновременной работе вентилятора и волговского сигнала, а также могут пострадать соответствующие дорожки на печатной плате в блоке предохранителей.

Реле ближнего света – для чего необходим данный узел и как поставить его самостоятельно

Такой узел как реле является своеобразным коммутатором, который позволяет с помощью узлов с малым током (кнопок и переключателей) включать узлы с большим током (стартер, сигнал, фары и т.п.). Если бы данного узла не было, то кнопка от высокой нагрузки могла бы просто-напросто расплавиться, поэтому важность реле очень велика, сегодня мы рассмотрим этот элемент как важную часть системы ближнего света в автомобиле.

Что понадобится для проведения работ

Итак, в первую очередь надо приобрести все, что необходимо:

ПроводаВам понадобится примерно 3 метра медного провода в изоляции, рассчитанного на силу тока в 15-20 Ампер, это очень важно, так от провода во многом зависит качество света. Также не забудьте о клеммах, с помощью которых будут делаться все соединения, скрутки и изолента недопустимыРелеИх понадобится два штуки – по одному на каждую фару. Для этих целей можно использовать самые различные варианты, как зарубежные, так и отечественные, их цена достаточно демократична и доступна. Купить реле можно в любом автомобильном магазине, поэтому проблем с приобретением не возникнетКолодкаТак называется узел, в который вставляется реле, естественно, что оба элемента должны подходить друг к другу. Поэтому лучше покупать колодку вместе с релеПредохранительВ зависимости от модификации автомобиля используются предохранители на 10 или 15 Ампер, естественно, они должны быть с фишками, чтобы конструкция получилась надежной и качественной

Важно!
Лучше иметь под рукой вольтметр, чтобы найти питающий провод, идущий к фаре машины . Если же вы знаете его расположение, то данное приспособление не понадобится.

Описание рабочего процесса

Если на машине уже установлено реле переключения ближнего и дальнего света фар, то вам не нужно модернизировать систему, в случае возникновения проблем необходимо с помощью схемы разобраться, где находится нужный элемент для проверки его работоспособности.

Тут все просто и понятно, но если реле нет, то мы рекомендуем установить их, так как этим вы повысите надежность системы и улучшите ее работу.

Подготовительные мероприятия

При проведении работ своими руками убедитесь, что все требуемые элементы есть под рукой, после чего можно начинать процесс:

  • Для начала поставьте машину так, чтобы вы могли удобно работать, и нечего вам не мешало.Конечно, идеальным вариантом является гараж, но если его нет, то можно сделать все необходимое прямо на улице;
  • В первую очередь вам нужно открыть капот, после чего включить ближний свет в автомобиле и с помощью тестера найти питающую жилу. Работа проста:замеряете напряжение на каждом контакте, где оно есть – там и подведено электропитание;
  • Далее необходимо выключить зажигание и снять клемму с аккумулятора, чтобы исключить любые неприятности в рабочем процессе;
  • Затем отсоединяете разъем с фары ближнего света и пытаетесь достать из него питающий провод, если это получилось – отлично, если нет – перекусываете жилу, зачищаете ее и обжимаете клеммой, все открытые участки лучше всего закрывать с помощью кембрика;

Подключение

Инструкция по подключению реле довольно проста и понятна, для начала ознакомьтесь со схемой, чтобы разобраться в конструкции.

Вывод

Реле является важной частью системы ближнего света, предотвращая перегрузку элементов управления и снижая потери тока к фаре, ведь теперь он будет идти напрямик через реле, а не через переключатель. Видео в этой статье расскажет о дополнительную информацию по теме.
